Instalación de una pantalla en la pared

Las pantallas interactivas SMART Board suelen instalarse en una pared de un aula o de un espacio de reuniones.

La pantalla se suele instalar en el punto focal de la sala, como en la parte frontal de un aula o un espacio de reuniones.

La selección de una ubicación adecuada es crucial para garantizar la mejor experiencia posible con la pantalla. Tenga en cuenta los siguientes factores al elegir una ubicación:

Factor

Consideraciones

Configuración de la sala

  • La ubicación permite a los usuarios, incluidos los que utilizan sillas de ruedas, acceder a la pantalla.

    Consulte la normativa local en materia de accesibilidad.

  • La ubicación permite que varios usuarios accedan a la pantalla al mismo tiempo.

  • La ubicación deja espacio para los patrones de tráfico de la sala y no hay peligro de que nadie tropiece.

  • No debe instalarse la pantalla donde puede ser golpeada por una puerta.

  • No hay fuentes de calefacción o refrigeración cercanas dirigidas a la pantalla, como un radiador, una salida de calor o un aparato de aire acondicionado.

  • No debe haber estanterías, pupitres u otros muebles cercanos con puertas o cajones que podrían golpear la pantalla.

  • Los muebles, la decoración de las paredes y otros elementos de la sala, como los interruptores de las luces y los termostatos, no bloquean la pantalla ni quedan bloqueados por ella. (Es posible que quiera mover algunos de estos elementos de la sala para acomodar la pantalla).

Alimentación y otras conexiones

  • La ubicación está cerca de:

    • Una toma de corriente

    • Una toma de red (si va a utilizar una conexión de red por cable)

    • Un ordenador de sala (si va a conectar un ordenador de sala)

    • Sistemas de audio externos y otros dispositivos que desee conectar a la pantalla

    Notas

    • Si el lugar elegido no está cerca de una toma de corriente, consulte con un electricista acerca de la configuración de alimentación que necesita.

    • Determine si necesitará equipo adicional, como regletas, cables adicionales o prolongadores de cables.

  • La ubicación no debe estar donde la red eléctrica entra en el edificio.

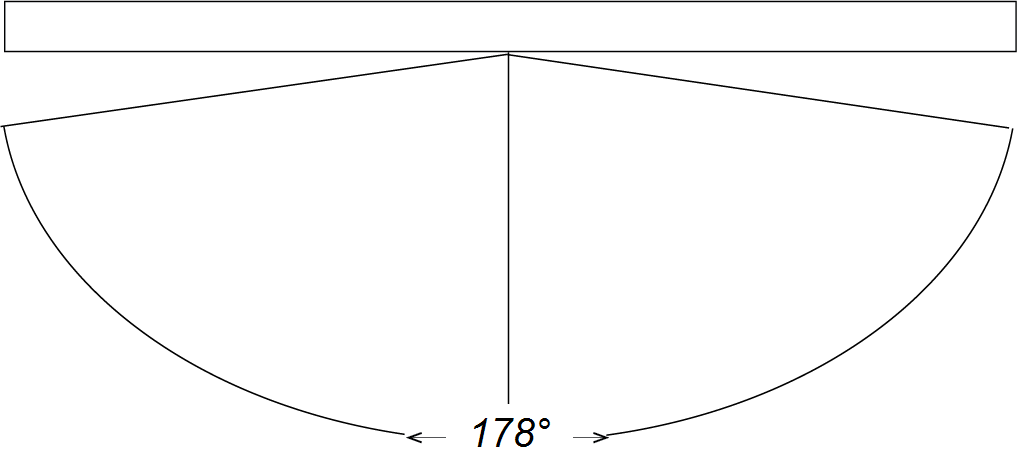

Visibilidad

Iluminación

  • No debe ubicarse cerca de fuentes de luz brillante o luz infrarroja invisible, como ventanas o iluminación intensa desde arriba.

    La interferencia de la luz puede presentar los siguientes riesgos:

    • Visibilidad reducida: las fuentes de luz pueden provocar brillos en la pantalla y reducir su visibilidad.

    • Interferencias con el sistema táctil: muchas pantallas utilizan la luz IR como uno de los principales componentes del sistema táctil. Si una luz IR fuerte incide sobre la pantalla, puede interferir con el sistema táctil e impedir que la pantalla funcione correctamente.

    Sugerencia

    Para reducir la interferencia de la luz, coloque persianas o cortinas en las ventanas o tragaluces e instale interruptores que permitan atenuar o apagar cualquier luz que incida directamente sobre la pantalla. Recuerde que la luz solar puede entrar por las ventanas a distintos ángulos en función de la época del año.

Acústica

Entorno y ventilación

  • La ubicación debe cumplir los requisitos medioambientales indicados en las especificaciones de la pantalla.

  • La pantalla no debe someterse a vibraciones intensas ni al polvo.

  • Los sistemas de ventilación no echan aire directamente sobre la pantalla.

  • Debe haber ventilación adecuada o aire acondicionado en las inmediaciones de la pantalla para que el calor no afecte a la unidad ni a los accesorios de montaje. SMART recomienda dejar un espacio de como mínimo 5 cm en todos los lados de la pantalla para que el aire circule correctamente.

  • Si tiene previsto instalar la pantalla en un área empotrada, deje al menos 10 cm de espacio entre la pantalla y las paredes para permitir una ventilación y refrigeración correctas.

Tenga en cuenta la altura general de los usuarios cuando elija la altura para la pantalla.

Un niño, un hombre en silla de ruedas y una mujer de pie usando una pantalla

SMART recomienda montar la pantalla de modo que su parte superior esté a 1,9 m del suelo.

Notas

  • Si los participantes estarán sentados en un ángulo pronunciado (como en un auditorio), quizás tenga que ajustar la altura y el ángulo de instalación.

  • Al elegir una altura para la pantalla, consulte las pautas reglamentarias pertinentes cuando corresponda (p. ej. la Ley de Estadounidenses con Discapacidades).

Asegúrese de que la pared en la que va a montar la pantalla puede soportar el peso de esta y del equipo de montaje. Si considera que no es posible, contemple la opción de usar un soporte de pared SMART para transferir parte del peso de la pared al suelo.

Véasesmarttech.com/accessories

Nota

Consulte las especificaciones de la pantalla para conocer su peso.

En algunas situaciones, es posible que necesite realizar un análisis de ingeniería de terceros para determinar si la pared puede soportar la pantalla.

Aunque una pared puede parecer totalmente plana, quizás presenta cierto grado de ondulaciones en función de cómo esté construida. Instalar una pantalla en una pared con ondulaciones pronunciadas puede provocar problemas con el sistema táctil de la pantalla y, en casos extremos, daños en la pantalla. La zona de la pared donde tiene previsto montar la pantalla no debería presentar ondulaciones horizontales o verticales de más de 5 mm.

Para evaluar la planitud de la pared

  1. Coloque un objeto que tenga un borde plano de como mínimo 1 m de longitud, como una regla o un nivel, en diagonal sobre la pared donde se montará la pantalla.

  2. Mire a lo largo del objeto para identificar lugares donde se vea un hueco entre el borde del objeto y la superficie de la pared.

  3. Mida los huecos para ver si superan los 5 mm. Si hay un espacio más ancho que 5 mm, esto indica que la pared no es lo suficientemente plana para montar una pantalla.

  4. Repita los pasos 1–3, ahora colocando el borde plano y largo del objeto en diagonal sobre la pared en la otra dirección (si antes lo ha colocado en diagonal de la esquina superior izquierda a la esquina inferior derecha, ahora colóquelo de la esquina superior derecha a la esquina inferior izquierda).

    Sugerencia

    Los huecos situados en el centro del objeto indican una pared cóncava, mientras que los huecos situados en los extremos del objeto indican una pared convexa (por tanto, el objeto puede hacer un movimiento de “balanceo”). Si la pared presenta un grado elevado de concavidad o convexidad, quizá sea necesario usar cuñas con las herramientas de montaje.

El tipo de pared afecta al método de montaje que puede emplearse para montar la pantalla.

VéaseAnálisis de ingeniería

La realización de un análisis de ingeniería (estructural) de terceros puede ser necesaria para determinar si una pared puede soportar la pantalla. Obtenga un análisis de ingeniería si:

Análisis de ingeniería (estructural) para varios tipos de paredes

  • No consigue encontrar los tirantes de la pared usando herramientas adecuadas, como un detector de tirantes

  • No está seguro sobre el tipo de construcción de la pared y la persona responsable del edificio no puede responder a sus preguntas

  • La pared no está conectada tanto al suelo como al techo

  • La pared es un sistema de paneles modulares

  • La pared también soporta el peso de equipos o mobiliario adicionales (como armarios o estanterías)

  • Existen requisitos de separación especiales (por ejemplo, por terremotos)

  • La pared supera las prácticas de construcción típicas (por ejemplo, tiene una altura superior a 2,4 m)

Las herramientas de montaje necesarias para la instalación varían en función del tipo de pared en la que se va a montar la pantalla.

Si utiliza un soporte de pared SMART (WM-SBID-200), consulte las instrucciones de instalación ilustradas del soporte de pared para obtener información sobre las herramientas de montaje necesarias (docs.smarttech.com/es/kb/171373).

En esta tabla se describen diferentes tipos de herramientas y los tipos de paredes en los que resulta adecuado usarlas.

Tipo de pared

Herramientas de montaje

Detalles

tabique sobre tirantes de madera

Tornillos para madera y tirafondos

Las roscas de estos tornillos están muy espaciadas entre sí. Estos tornillos tienen cabezas más anchas.

tabique sobre tirantes de acero

Pernos acodados y anclaje mariposa

Estos pernos tienen “alas” que se abren dentro de una pared hueca y se apoyan contra la pared para fijar el pasador.

Importante

SMART no recomienda usar tornillos de metal.

Pared de hormigón macizo o ladrillos de hormigón

Tornillos y pernos para hormigón

Estos tornillos suelen tener roscas altas y bajas alternadas y pueden estar diseñados para usarse con un taco de plástico.

Puede que se necesiten otras herramientas para la instalación de la pantalla. Algunas de esas herramientas pueden ser:

  • Tornillos pasadores

  • Arandelas

  • Anclajes para paredes

Si es posible, use el hardware que viene con el soporte de pared. Consulte las instrucciones de instalación o del fabricante de las herramientas de montaje de otros fabricantes para obtener instrucciones sobre el tipo de herramientas que debe usar con el tipo de pared.

Nota

Algunas pantallas no incluyen herramientas de montaje. Consulte las instrucciones de instalación de la pantalla para obtener una lista completa de las herramientas incluidas.

Las herramientas más utilizadas en la instalación de una pantalla incluyen:

  • Taladro y brocas

  • Nivel

  • Detector de tirantes

  • destornilladores

  • Cinta métrica

  • Lápiz

Aunque las pantallas no suelen incluir las herramientas usadas para la instalación, en las instrucciones de instalación se enumeran las herramientas necesarias.

Siempre es mejor montar la pantalla directamente en la pared. Si la pared no puede aguantar el peso de la pantalla, puede usar otras herramientas para que el suelo soporte parte del peso.

Algunas pantallas SMART vienen con un soporte de pared WM-SBID-200, que se envía por separado o con la pantalla. SMART recomienda usar este soporte de pared si se suministra con una pantalla.

Si una pantalla no viene con un soporte de pared (consulte las instrucciones de instalación ilustradas de la pantalla), póngase en contacto con su distribuidor autorizado de SMART (smarttech.com/where) para obtener información sobre las opciones de montaje de SMART (incluidos los soportes para pared de altura ajustable).

Si elige una opción de otro fabricante en lugar de una de las opciones de montaje de SMART, asegúrese de que el soporte de pared puede aguantar tanto las dimensiones de la pantalla como el peso de cualesquiera accesorios.

Importante

Es crucial evaluar correctamente los requisitos de carga (peso) de un sistema. SMART no se hace responsable de evaluaciones de carga incorrectas.

Si bien los soportes para pantallas no interactivas de consumo suelen clasificarse en función del tamaño de la pantalla, es posible que esos soportes no puedan aguantar pantallas interactivas de dimensiones similares. Las pantallas interactivas incluyen componentes internos adicionales y también pueden estar equipadas con accesorios (por ejemplo, altavoces y cámaras) que hacen aumentar tanto el peso como el tamaño totales.

Utilice soportes de pared que cumplan los requisitos siguientes:

Requisitos

Detalles

Son compatibles con el tipo de pared

Determine los tipos de pasadores y los materiales de montaje que se necesitan en función de la estructura de la pared y el peso total (la pantalla, sus accesorios y los componentes adicionales).

SMART le recomienda lo siguiente para ayudarle a evaluar correctamente la pared:

  • Pida a un técnico cualificado que evalúe la pared de instalación.

  • Hable con el personal encargado de las instalaciones del edificio sobre la construcción de la pared.

  • Si todavía no tiene claro si la pared es adecuada, consulte a un contratista de la construcción o al fabricante de la pared.

Si no logra obtener respuestas satisfactorias, encargue un análisis de ingeniería sobre la pared.

Aprobado por un organismo regulador

Utilice solo soportes que presenten la marca de Underwriter Laboratories (UL) u otra marca de aprobación similar. Esa aprobación indica que un organismo independiente ha comprobado que el soporte cumple correctamente la normativa sobre seguridad. Si el soporte no ha sido aprobado por un organismo independiente, podría no aguantar bien la pantalla.

Proporcionan una ventilación adecuada

A la hora de elegir el soporte, tenga en cuenta la ventilación y la circulación del aire. La pantalla debería tener un espacio libre de como mínimo 5 cm en todos los lados o 10 cm si la pantalla está instalada en una área de empotrado.

Los componentes eléctricos y mecánicos de una pantalla están diseñados para funcionar adecuadamente cuando la pantalla está montada en la orientación descrita en las instrucciones de instalación. Montar la pantalla en una orientación diferente podría causar un mal funcionamiento y anular la garantía de la pantalla.

Las pantallas están diseñadas únicamente para un montaje vertical: a 90° con respecto al suelo, más o menos 10° de tolerancia, dependiendo de la pantalla (consulte la documentación de la pantalla). SMART no presta asistencia para pantallas montadas en otros ángulos o en orientación horizontal (como en sobremesa).

Montar una pantalla en una orientación o ángulo que no es el estándar podría conllevar varios riesgos:

  • Montar una pantalla de forma horizontal (como en una mesa) podría hacer que el vidrio se hunda y se dañe la pantalla o que el sistema táctil presente problemas.

  • La posición no estándar puede afectar la ventilación, creando puntos calientes en el equipo, fallas prematuras y, en las pantallas que utilizan proyectores, estallando las lámparas del proyector.
