Installer un écran sur un mur

Les SMART Board écrans interactifs s'installent généralement sur un mur, dans une salle de classe ou un espace de réunion.

Un écran s'installe généralement au point convergent de la pièce, comme l'avant d'une salle de classe ou d'un espace de réunion.

Il est crucial de choisir un emplacement approprié afin de garantir une expérience optimale avec l'écran. Prenez en compte les facteurs suivants lorsque vous choisissez un emplacement :

Facteur

Éléments à prendre en compte

Configuration de la pièce

  • L'emplacement permet aux utilisateurs, notamment aux personnes en chaise roulante, d'accéder à l'écran.

    Consultez la réglementation locale concernant l’accessibilité.

  • L’emplacement permet à plusieurs utilisateurs à la fois d’accéder à l’écran.

  • L'emplacement doit être adapté au type de circulation de la pièce, sans aucun risque de chute.

  • L'écran ne doit pas être installé là où une porte risque de venir le cogner.

  • Aucune source de chaleur ou de refroidissement proche, comme un radiateur, une arrivée d'air chaud ou une climatisation, n'est dirigée vers l'écran.

  • Il n'y a aucune étagère, aucun bureau ni aucun autre meuble équipé de portes ou de tiroirs qui risquent de venir cogner l'écran.

  • Les meubles, décorations murales et autres éléments de la pièce, tels que les interrupteurs et les thermostats, ne bloquent pas l’écran et ne sont pas bloqués par ce dernier. (Il se peut que vous puissiez déplacer certains de ces éléments dans la salle pour les adapter à l'écran.)

Alimentation et autres connexions

  • L'emplacement est proche de :

    • Une prise secteur

    • Une prise réseau (si vous prévoyez d'utiliser une connexion réseau câblée)

    • Un ordinateur de la salle (si vous prévoyez de connecter un ordinateur de la salle)

    • Systèmes audio externes et autres périphériques que vous souhaitez connecter à l’écran

    Remarques

    • Si l'emplacement choisi n'a pas de prise électrique à proximité, consultez un électricien pour en installer une.

    • Déterminez si vous avez besoin de matériel supplémentaire, comme des barres multiprises, des câbles ou des rallonges.

  • L'emplacement ne se trouve pas à proximité de l'endroit où l'alimentation secteur entre dans le bâtiment.

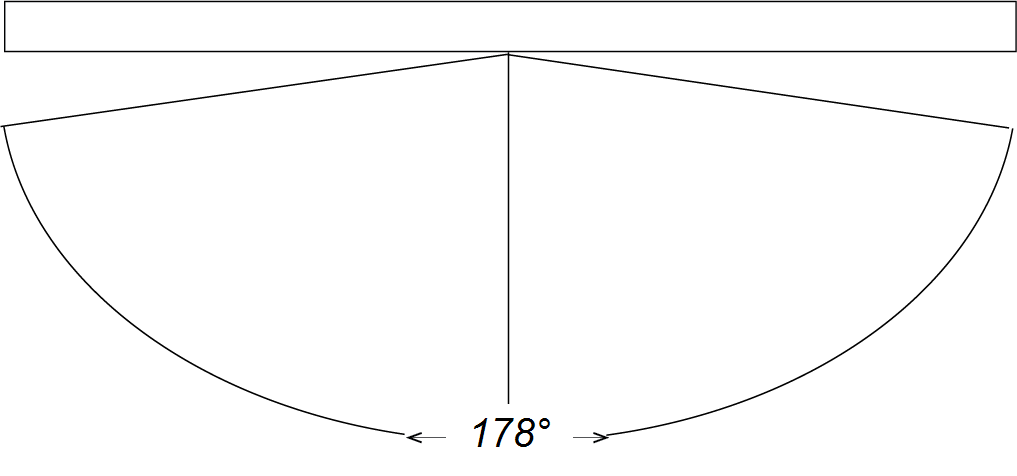

Visibilité

Éclairage

  • L'emplacement ne se trouve pas à proximité d'une SOURCE de lumière vive ou de lumière infrarouge (IR) invisible, comme des fenêtres ou des plafonniers puissants.

    Les risques d'interférence lumineuse sont :

    • Visibilité réduite : les sources de lumière peuvent causer des reflets sur l’écran et réduire la visibilité.

    • Interférence du système tactile : Nombre d'écran utilisent la lumière IR en tant que composant clé du système tactile. Les éclairages IR puissants qui frappent la surface de l'écran peuvent causer des interférences avec le système tactile et empêcher l'écran de fonctionner correctement.

    Conseil

    Pour réduire les interférences lumineuses, installez des stores sur les fenêtres ou les puits de lumière, et installez des interrupteurs pour filtrer ou occulter la lumière qui brille directement sur l'écran. N'oubliez pas que les rayons de lumière des fenêtres peuvent varier en fonction de la saison.

Acoustique

Environnement et aération

  • L'emplacement respecte les conditions environnementales des spécifications de l'écran.

  • L'écran ne subira pas de fortes vibrations et ne sera pas exposé à la poussière.

  • Les systèmes de ventilation ne soufflent pas d'air directement sur l'écran.

  • La ventilation ou la climatisation est adaptée de sorte que la chaleur ne reste pas autour de l'écran. SMART recommande de laisser un espace d'au moins 5 cm tout autour de l'écran pour laisser circuler l'air.

  • Si vous prévoyez d'installer l'écran dans un endroit renfoncé, laissez une distance d'au moins 10 cm entre l'écran et les parois du renfoncement pour garantir son aération et son refroidissement.

Prenez en compte la taille moyenne de la communauté d'utilisateurs lorsque vous choisissez la hauteur de l'écran.

Enfant, homme en chaise roulante et femme debout en train d'utiliser un écran

SMART vous recommande de fixer l’écran de manière à ce que son bord supérieur se trouve à 1,90 m du sol.

Remarques

  • Si les participants sont assis en pente (dans une salle de conférence, par exemple), vous devrez vraisemblablement régler la hauteur et l'angle de l'installation.

  • Lorsque vous choisissez une hauteur d'écran, consultez les directives réglementaires en vigueur (ex : The Americans with Disabilities Act).

Assurez-vous que le mur sur lequel vous installez l'écran peut supporter le poids de l'écran et du matériel de fixation. Si ce n'est pas le cas, vous pouvez essayer d'utiliser un pied SMART Wall pour transférer une partie du poids du mur vers le sol.

Voirsmarttech.com/accessories

Remarque

Consultez ses spécifications de l'écran pour connaître son poids.

Dans certaines situations, il se peut que vous deviez effectuer une analyse technique tierce pour déterminer si le mur peut supporter l'écran.

Même si un mur peut sembler complètement plat, il pourrait présenter un écart d’un degré, selon la manière dont il est construit. L’installation de l’écran sur un mur avec un écart important peut générer des problèmes liés au système tactile de l’écran et dans des cas extrêmes, endommager l’écran. L’installation de l’écran sur un mur avec un écart important peut générer des problèmes liés au système tactile de l’écran et dans des cas extrêmes, endommager l’écran. La zone du mur sur laquelle vous monterez l’écran ne doit pas être à plus de 5 mm de l’aplomb horizontalement et verticalement.

Pour évaluer la planéité du mur

  1. Placez un objet au bord long et plat d’au moins 1 m, tel qu’un mètre ou un niveau, sur le mur où sera installé l’écran.

  2. Recherchez le long de l’objet les endroits où il y a un écart entre le bord de l’objet et la surface du mur.

  3. Mesurez les espaces pour voir s’ils dépassent 5 mm. S'il existe un espace dépasse 5 mm, cela signifie que le mur n’est pas suffisamment plat pour le montage d’un écran.

  4. Répétez les étapes 1 à 3, cette fois en plaçant le côté plat de l’objet en diagonale à travers le mur dans l’autre sens (si vous avez placé précédemment l’objet en diagonale du haut à gauche vers le bas à droite, placez-le cette fois du haut à droite vers le bas à gauche).

    Conseil

    Les espaces situés au centre de l’objet indiquent un mur concave, tandis que ceux situés aux deux extrémités de l’objet signalent une paroi convexe (par conséquent, l’objet peut faire un mouvement de « bascule »). Les murs très concaves ou convexes peuvent rendre nécessaire l'utilisation de cales avec le matériel de fixation.

Le type de mur influe sur la manière de fixer l’écran.

VoirAnalyse technique

Il peut s'avérer nécessaire d'effectuer une analyse technique tierce (de structure) pour déterminer si un mur peut supporter l'écran. Faites une analyse technique si :

Analyse technique (structurelle) de divers types de murs

  • Vous ne trouvez pas l'ossature du mur malgré l'utilisation d'outils adaptés, tels qu'un détecteur de matériaux

  • Vous n'êtes pas sûr de la composition du mur et les responsables de l'immeuble ne savent pas vous renseigner.

  • Le mur n'est pas relié à la fois au sol et au plafond

  • Le mur est constitué d'un système de panneaux modulaires

  • Le mur porte aussi le poids d'autres appareils ou meubles (placard, étagères)

  • Vous êtes dans une zone spéciale réglementée (tremblements de terre, par exemple)

  • Le mur dépasse les normes classiques de construction (par exemple, plus de 2,4 m)

Le matériel de fixation nécessaire à l'installation dépend du type de mur sur lequel l'écran doit être fixé.

Si vous utilisez la fixation SMART Wall (WM-SBID-200), consultez les instructions d'installation illustrées de la fixation murale pour plus d'informations sur le matériel de fixation nécessaire (docs.smarttech.com/fr/kb/171373).

Ce tableau décrit les différents types de matériels et les types de mur associés.

Type de mur

Matériel de fixation

Détails

Plaque de plâtre sur ossature en bois

Vis à bois et tire-fond

Les pas de vis sont très espacés. Ces vis ont des pas de vis plus espacés.

Plaque de plâtre sur ossature métallique

Boulons à bascule et chevilles à expansion

Ces boulons/chevilles ont des « ailes » qui s’ouvrent à l’intérieur d’un mur creux, contre le mur, pour caler la fixation.

Important

SMART ne recommande pas l'utilisation de vis métalliques.

Béton non armé, unité de maçonnerie en béton ou brique

Chevilles et vis pour béton

Ces vis alternent généralement des pas de vis espacés et moins espacés, elles peuvent être destinées à des inserts gainés.

Du matériel supplémentaire peut être nécessaire pour installer l'écran. Il peut s'agir de :

  • Fixations

  • Rondelles

  • Chevilles murales

Si possible, utilisez l'équipement fourni avec la fixation murale. Pour obtenir des conseils sur le type de matériel à utiliser avec un type de mur donné, consultez les instructions d'installation ou le fabricant du matériel de fixation tiers.

Remarque

Certains écrans ne sont pas fournis avec le dispositif de fixation. Pour obtenir une liste complète du matériel fourni, consultez les instructions d’installation de l'écran.

Voici certains des outils couramment utilisés pour l'installation d'un écran :

  • Perceuse et mèches

  • Niveau

  • Détecteur de montants

  • tournevis

  • Mètre ruban

  • Crayon

Bien que les écrans ne soient généralement pas fournis avec les outils nécessaires à leur installation, les instructions d’installation listent les outils dont vous aurez besoin.

Il est toujours préférable de fixer l'écran à un mur. Si le mur ne peut pas supporter le poids de l'écran, vous pouvez ajouter des éléments pour répartir une partie du poids sur le sol.

Certains écrans SMART sont livrés avec une fixation murale WM-SBID-200, qui est expédiée séparément ou avec l'écran. SMART recommande d'utiliser cette fixation murale si elle est fournie avec un écran.

Si un écran n'est pas livré avec une fixation murale (consultez les instructions d'installation illustrées de l'écran), contactez votre revendeur SMART agréé (smarttech.com/where) pour plus d'informations sur les solutions de fixation SMART (notamment des fixations murales réglables en hauteur).

Si vous choisissez une option tierce au lieu de l'une des options de fixation SMART, assurez-vous que la fixation murale est adaptée aux dimensions de l'écran et peut supporter le poids de l'écran ainsi que le poids des éventuels accessoires qui y sont raccordés.

Important

Il est indispensable d’évaluer correctement les exigences de charge (poids) d’un système. SMART décline toute responsabilité pour les évaluations de charge incorrectes.

Bien que les fixations soient destinées au grand public, les écrans non interactifs sont souvent évalués par rapport à la taille de l’écran, elles pourraient s’avérer insuffisantes pour des écrans interactifs de même dimension. Les écrans interactifs intègrent des composants internes supplémentaires et éventuellement des accessoires (des systèmes audio et des caméras, par exemple) qui viennent s’ajouter au poids global.

Recherchez des fixations murales répondant aux critères suivants :

Condition

Détails

Prise en charge du type de mur

Déterminez les types de fixations et le matériel de requis par rapport à la structure du mur et du poids total (écran avec accessoires et composants supplémentaires).

SMART donne les recommandations suivantes pour vous permettre de bien évaluer le mur :

  • Demandez à un technicien qualifié d'évaluer le mur d’installation.

  • Renseignez-vous auprès du syndicat de gestion de l'immeuble.

  • Si vous n’êtes toujours pas sûr du type de mur dont vous disposez, consultez un entrepreneur en bâtiment ou le constructeur du mur.

À défaut d'une réponse satisfaisante, faites réaliser une analyse technique du mur.

Approuvées par un organisme de régulation

Utilisez uniquement des fixations homologuées par Underwriter Laboratories (UL) ou un organisme de ce type. Cette homologation indique que la fixation a été testée par un organisme indépendant par rapport à la réglementation en vigueur. Si la fixation n'est pas approuvée par un organisme de régulation, elle pourrait ne pas supporter le poids de l'écran.

Avec une ventilation suffisante

Pensez à la circulation de l’air et à la ventilation lors du choix de matériel de fixation. L’écran doit avoir au moins 5 cm de dégagement de tous les côtés ou 10 cm si l’écran est installé dans une zone en retrait.

Les composants électriques et mécaniques d'un écran sont conçus pour fonctionner correctement lorsque l'écran est fixé selon l'orientation décrite dans ses instructions d'installation. Le fait de fixer l'écran selon une orientation différente peut entraîner des dysfonctionnements et annulera la garantie de l'écran.

Les écrans sont conçus pour être fixés verticalement uniquement : 90° par rapport au sol, plus ou moins 10° de tolérance, en fonction de l'écran (consultez la documentation de l'écran). SMART ne prend pas en charge la fixation d'écrans à d'autres angles ou en orientation horizontale (comme un dessus de table).

Le fait de fixer un écran selon une orientation ou un angle non standard peut présenter un certain nombre de risques :

  • Le fait de fixer un écran horizontalement (comme une table) peut entraîner l'affaissement du verre, endommager l'écran ou interférer avec le système tactile de l'écran.

  • Une orientation non standard peut gêner la ventilation, créer des points chauds dans l'équipement, des pannes prématurées et, sur les écrans qui utilisent des projecteurs, faire exploser les ampoules des projecteurs.
