Montieren eines Displays an einer Wand

SMART Board Interactive Displays werden üblicherweise an einer Wand in einem Klassenraum oder Konferenzraum installiert.

Ein Display wird üblicherweise am Fokuspunkt eines Roominstalliert, zum Beispiel vorn in einem Klassenraum oder Meetingraum.

Die Auswahl eines geeigneten Standorts ist entscheidend, um das bestmögliche Erlebnis mit dem Display zu gewährleisten. Berücksichtigen Sie folgende Faktoren bei der Auswahl der Position:

Faktor

Zu berücksichtigende Aspekte

Raumkonfiguration

  • Die Position gestattet es Nutzern, einschließlich Personen im Rollstuhl, das Display zu erreichen.

    Berücksichtigen Sie örtliche Bestimmungen zur Barrierefreiheit.

  • Die Position ermöglicht es mehreren Benutzern, gleichzeitig an das Display zu treten.

  • Die Position ermöglicht gängige Bewegungsmuster im Raum und vermeidet Stolpergefahren.

  • Das Display wird nicht an einer Stelle montiert, wo eine Tür oder ein Tor dagegen stoßen kann.

  • Es befinden sich keine Wärme- oder Kältequellen in der Nähe, die auf das Display gerichtet sind, wie z. B. ein Heizkörper, ein Wärmeabzug oder eine Klimaanlage.

  • Es sind keine Regale, Tische oder andere Möbelstücke mit Türen oder Schubfächern vorhanden, die gegen das Display stoßen könnten.

  • Möbel, Wanddekor und andere Raumfunktionen, wie Lichtschalter und Thermostate, versperren nicht den Weg zum Display bzw. werden nicht durch das Display versperrt. (Möglicherweise lassen sich einige dieser Raumfunktionen verlegen, um das Display wie gewünscht platzieren zu können.)

Stromversorgung und andere Anschlüsse

  • Der Standort ist in der Nähe von:

    • Eine Steckdose

    • Ein Netzwerkanschluss (falls eine Netzwerkverbindung per Kabel hergestellt werden soll)

    • Ein Zimmer-Computer (falls einen Zimmer-Computer angeschlossen werden soll)

    • Externe Audiosysteme und andere Geräte, die Sie an das Display anschließen möchten

    Notizen

    • Wenn die ausgewählte Postion nicht in der Nähe einer Steckdose ist, wenden Sie sich an einen Elektriker, um die erforderliche Stromversorgung zu installieren.

    • Prüfen Sie, ob zusätzliche Geräte, wie Steckdosenleisten, weitere Kabel oder Kabelverlängerungen erforderlich sind.

  • Die Position befindet sich nicht an einer Stelle, wo die Netzstromversorgung in das Gebäude geführt wird.

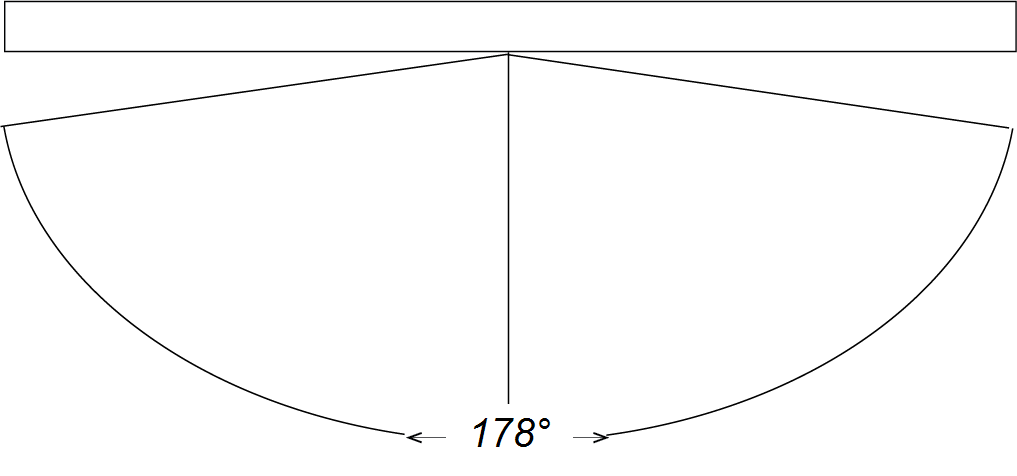

Sichtbarkeit

Beleuchtung

  • Die Position befindet sich nicht in der Nähe einer SOURCE von hellem Licht oder unsichtbarem Infrarotlicht (IR), wie z. B. Fenster oder starke Deckenbeleuchtung.

    Störender Lichteinfall beinhaltet unter anderem folgende Risiken:

    • Verringerte Sichtbarkeit: Lichtquellen können Blendungen oder Spiegelungen erzeugen, die die Sichtbarkeit herabsetzen.

    • Störung desTouch-Systems: Viele Displays nutzen IR-Licht als Taste Komponente des Touch-Systems. Starkes IR-Licht, das auf den Bildschirm scheint, kann Störungen des berührungssensitiven Systems verursachen und verhindern, dass das Display ordnungsgemäß funktioniert.

    Tipp

    Um Störungen durch Licht zu vermeiden, bringen Sie Jalousien oder Vorhänge an Fenstern oder Oberlichtern an und installieren Sie Schalter zum Dimmen oder Ausschalten von Lampen, deren Licht direkt auf den Display-Bildschirm trifft. Beachten Sie, dass Sonnenlicht zu unterschiedlichen Tages- und Jahreszeiten in verschiedenen Winkeln durch die Fenster scheint.

Akustik

Umgebung und Be-/Entlüftung

  • Der Standort entspricht den Umweltanforderungen in den technischen Daten des Displays.

  • Das Display ist nicht in übermäßigem Maße Vibrationen oder Staub ausgesetzt.

  • Kein Luftstrom von Lüftungsanlagen trifft direkt auf das Display.

  • Das Board ist mit ausreichender Belüftung und Klimatisierung ausgestattet, um die Wärme vom Gerät und von den Montageelementen abzuführen. SMART empfiehlt einen Freiraum von mindestens 5 cm auf allen Seiten des Displays, um ausreichend Spielraum für den Luftstrom sicherzustellen.

  • Wenn Sie das Display in einer Aussparung montieren wollen, müssen Sie zwischen dem Display und der Rückwand der Aussparung mindestens 10 cm lassen, um eine Belüftung und Kühlung zu ermöglichen.

Berücksichtigen Sie die durchschnittliche Größe der üblichen Zuschauer bei der Wahl einer Höhe für das Display.

Kind, Mann im Rollstuhl und Frauen bei der Benutzung eines Displays

SMART empfiehlt, das Display so zu montieren, dass sich die IT-Spitze 1,9 m über dem Boden befindet.

Notizen

  • Wenn Teilnehmer in einem spitzen Winkel (wie in einem Hörsaal) sitzen, müssen Montagehöhe oder -winkel angepasst werden.

  • Ziehen Sie bei der Wahl der Höhe für das Display die entsprechenden gesetzlichen Richtlinien zu Rate (z. B Das amerikanischen Schwerbehindertengesetz).

Stellen Sie sicher, dass die Wand, an der das Display montiert werden soll, das Gewicht des Displays und der Montageelemente tragen kann. Wenn das nicht möglich ist, ziehen Sie die Verwendung eines SMART Wandständer in Betracht, um einen Teil des Gewichts von der Wand auf den Boden zu übertragen.

Siehesmarttech.com/accessories

Hinweis

Das Gewicht des Displays entnehmen Sie den technischen Daten.

In einigen Fällen ist möglicherweise eine technische Analyse eines Drittanbieters erforderlich, um zu bestimmen, ob die Tragfähigkeit der Support für das Display ausreichend ist.

Obwohl eine Wand vollständig flach zu sein scheint, kann sie je nach Bauart und Beschaffenheit eine bestimmte Wandabweichung aufweisen. Die Montage des Displays an einer Wand mit großer Abweichung kann zu Problemen mit dem berührungssensitiven System des Displays führen und im Extremfall sogar Schäden am Display verursachen. Der Wandbereich, in dem das Display montiert werden soll, sollte nicht mehr als 5 mm horizontal und vertikal aus dem Lot sein.

So beurteilen Sie die Ebenheit der Wand

  1. Halten Sie ein Objekt mit einer langen, flachen Kante von mindestens 1 m, z. B. einem Zollstock oder eine Wasserwaage, in dem Bereich diagonal an die Wand, wo das Display montiert werden soll.

  2. Blicken Sie entlang des Objekts, um Stellen zu identifizieren, an denen eine Lücke zwischen Objektkante und Wandoberfläche besteht.

  3. Messen Sie, ob vorhandene Lücken größer als 5 mm sind. Wenn eine Lücke zwischen Objekt und Wand breiter als 5 mm ist, ist die Wand nicht eben genug, um ein Display zu montieren.

  4. Wiederholen Sie die Schritte 1 bis 3, indem Sie dieses Mal die flache Kante des Objekts in anderer Richtung diagonal an die Wand halten (wenn Sie das Objekt vorher von oben links nach unten rechts gehalten haben, halten Sie es jetzt von oben rechts nach unten links).

    Tipp

    Lücken zwischen Wand und mittlerem Teil des Objekts deuten auf eine konkave Wand hin, während Lücken an beiden Enden des Objekts ein Anzeichen für eine konvex gewölbte Wand sind (gegebenenfalls ergibt sich eine leichte Schwingbewegung des Objekts). Wände mit bedeutender Konkavität oder Konvexität erfordern möglicherweise, dass die Montageelemente zusammen mit Unterlegscheiben verwendet werden.

Der Wandtyp bestimmt, wie das Display montiert werden kann.

SieheTechnische Analyse

Möglicherweise muss eine technische (statische) Analyse eines Drittanbieters durchgeführt werden, um zu bestimmen, ob eine Support das Display tragen kann. In folgenden Fällen ist eine technische Analyse einzuholen:

Technische (strukturelle) Analyse für verschiedene Wandtypen

  • Die Ständer der Unterkonstruktion lassen sich mit geeigneten Werkzeugen wie einem Balkensucher nicht ausfindig machen.

  • Es herrscht Unklarheit bezüglich der Wandkonstruktion und die für das Gebäude verantwortliche Person kann hierzu keine Angaben machen.

  • Die Wand ist nicht sowohl am Boden als auch an der Decke verankert.

  • Die Wand besteht aus einem modularen Plattensystem.

  • Die Wand trägt außerdem das Gewicht zusätzlicher Geräte oder Möbel (z.B. Schränke oder Bücherregale).

  • Es gibt spezielle regionale Anforderungen (z.B. in Erdbebengebieten).

  • Die Wand weicht von gewöhnlichen Bauweisen oder -maßen ab (z. B. höher als 2,40 m).

Die erforderlichen Montageelemente variieren je nach Art der Wand, an der das Display montiert werden soll.

Wenn Sie die SMART Wandhalterung (WM-SBID-200) verwenden, finden Sie in der illustrierten Installationsanleitung der Wandhalterung Informationen zu den erforderlichen Montageteilen (docs.smarttech.com/de/kb/171373).

Diese Tabelle beschreibt die unterschiedlichen Arten von Montageelementen und die Wandtypen, für die sie geeignet sind.

Wandtyp

Montageelemente

Details

Trockenbauwand mit Holzständerwerk als Unterkonstruktion

Holz- und Zugschrauben

Die Gewindegänge dieser Schrauben liegen weit auseinander. Die Schrauben besitzen ein breiteres Gewinde.

Trockenbauwand mit Stahlständerwerk als Unterkonstruktion

Kipp- und Klappdübel

Diese Bolzen/Dübel haben "Flügel", die sich im Hohlraum einer Wand öffnen und gegen die Wand stützen, um das Verbindungselement zu sichern.

Wichtig

SMART rät davon ab, Metallschrauben zu verwenden.

Wand aus Massivbeton, Betonmauerwerk oder Ziegelsteinen

Betonschrauben und Spreizdübel

Diese Schrauben haben in der Regel abwechselnd hohe und niedrige Gewindegänge und können für den Einsatz mit Dübeln konzipiert werden.

Möglicherweise erfordert die Montage des Displays zusätzliche Montageelemente. Zum Beispiel:

  • Verbindungselemente

  • Unterlegscheiben

  • Wandanker

Verwenden Sie nach Möglichkeit die Hardware , die im Lieferumfang der Wandhalterung enthalten ist. Informationen zu den je nach Hardware zu verwendenden Befestigungsmaterialien erhalten Sie in der Montageanleitung oder über den Hardware Dritthersteller von Montageelementen.

Hinweis

Einige Displays beinhalten keine Montageelemente. Eine vollständige Liste der im Lieferumfang enthaltenen Elemente finden Sie in der Montageanleitung des Displays.

Folgende Werkzeuge werden in der Regel zur Montage eines Displays benötigt:

  • Bohrmaschine und Bohrer

  • Stufe

  • Balkensucher

  • Schraubendreher

  • Maßband

  • Stift

Die Montagewerkzeuge sind in der Regel nicht im Lieferumfang des Displays enthalten. In der Montageanleitung werden jedoch sämtliche erforderlichen Werkzeuge aufgeführt.

Eine Wandmontage ist immer die beste Option. Wenn die Wand das Gewicht des Displays nicht tragen kann, nutzen Sie zusätzliche Montageelemente, um einen Teil des Gewichts auf den Boden zu übertragen.

Einige SMART Board Displays werden mit einer WM-SBID-200 Wandhalterung geliefert, die separat oder mit dem Display geliefert wird. SMART empfiehlt, diese Wandhalterung zu verwenden, wenn sie mit einem Display geliefert wird.

Wenn ein Display nicht mit einer Wandhalterung geliefert wird (siehe die illustrierte Installationsanleitung des Displays), wenden Sie sich an Ihren autorisierten SMART Fachhändler (smarttech.com/where), um Informationen zur SMARTMontageoption (einschließlich höhenverstellbarer Wandhalterung) zu erhalten.

Wenn Sie sich für die Montagelösung eines Drittanbieters statt von SMART entscheiden, stellen Sie sicher, dass die Wandhalterung groß genug ist und das Gewicht des Displays sowie des angeschlossenen Zubehörs trägt.

Wichtig

Es ist entscheidend, die Lastanforderungen (Gewicht) eines Systems richtig einzuschätzen. SMART trägt keine Verantwortung für falsche Einschätzungen der Tragfähigkeit.

Obwohl die Tragfähigkeit von Halterungen für handelsübliche, nicht interaktive Displays häufig basierend auf der Display-Größe beurteilt wird, ist die Tragfähigkeit der Halterungen für andere Displays mit gleichen Abmessungen möglicherweise nicht ausreichend. Interaktive Displays enthalten zusätzliche integrierte Komponenten und möglicherweise Zubehörteile (zum Beispiel Audiosysteme und Kameras), die bei der Berechnung von Gesamtgewicht und -größe berücksichtigt werden müssen.

Suchen Sie nach Wandhalterungen, die folgende Anforderungen erfüllen:

Voraussetzung

Details

Unterstützt den Wandtyp

Bestimmen Sie die Arten von Verbindungselementen und Befestigungsmaterialien, die basierend auf der Wandstruktur und dem Gesamtgewicht (Display, Zubehör und zusätzliche Komponenten) benötigt werden.

SMART empfiehlt folgende Schritte, um die Wandbeschaffenheit sachgemäß einzuschätzen.

  • Lassen Sie die entsprechende Wand durch einen qualifizierten Techniker prüfen und beurteilen.

  • Erkundigen Sie sich beim verantwortlichen Gebäudeverwaltungsunternehmen über die Konstruktion der Wand.

  • Besteht weiterhin Unklarheit über die Eignung der Wand, holen Sie den Rat eines Bauunternehmers oder des Herstellers der Wand ein.

Wenn all diese Schritte keine zufriedenstellenden Antworten ergeben haben, lassen Sie eine technische Analyse der Wand durchführen.

Ist durch eine Regulierungsstelle zugelassen

Verwenden Sie nur Halterungen, die durch Underwriter Laboratories (UL) oder ähnliche Stellen zugelassen sind. Diese Zulassung gibt an, dass die Halterung durch eine unabhängige Regulierungsstelle auf die ordnungsgemäße Einhaltung geltender Sicherheitsrichtlinien und -bestimmungen getestet wurde. Wenn die Halterung nicht durch eine Regulierungsstelle zugelassen ist, trägt sie möglicherweise nicht das Gewicht des Displays.

Ermöglicht eine ausreichende Belüftung

Achten Sie bei der Auswahl von Montageelementen auf Luftstrom und Belüftung. Das Display sollte mindestens 5 cm Freiraum auf allen Seiten haben, oder 10 cm, falls das Display in einem vertieften Bereich installiert wird.

Die elektrische und die mechanische Komponente eines Displays sind so konzipiert, dass sie ordnungsgemäß funktionieren, wenn das Display in der in den IT-Montageanweisungen beschriebenen Ausrichtung montiert wird. Die Anbringung des Displays in einer anderen Richtung kann zu Fehlfunktionen führen und wird die Garantie des Displays unwirksam machen.

Anzeigen dienen nur der vertikalen Montage: 90° relativ zum Boden plus/minus 10° Toleranz, abhängig vom Display (siehe Dokumentation des Displays). SMART unterstützt nicht die Support von Displays in anderen Winkeln oder in horizontaler Ausrichtung (wie eine Tischplatte).

Es gibt eine Reihe möglicher Gefährdungen bei der Montage eines Displays bei einer nicht standardmäßigen Richtung oder Winkel:

  • Die Anbringung eines Displays horizontal (wie bei einem Tisch) kann dazu führen, dass das Glas sich verbiegt, was zur Beschädigung des Displays führt oder das Touch-System des Displays beeinträchtigt.

  • Eine nicht standardmäßige Ausrichtung kann die Belüftung beeinträchtigen, was zu Hitzebereichen an der Ausrüstung, vorzeitigen Ausfällen und durchbrennenden Beamer-Birnen bei Displays, die Beamer nutzen, führt.
