Utiliser le panneau d'appoint

Le panneau d’appoint intègre des boutons pour allumer et éteindre l’écran, contrôler le volume, figer et débloquer l’écran, et afficher et masquer une nuance d’écran. Il comprend également des connecteurs pour les périphériques USB et un ordinateur ou une autre source d’entrée.

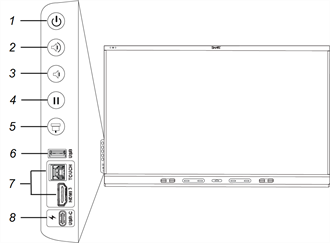

Emplacement des commandes et des connecteurs sur le panneau d'appoint équipé d'un port USB Type-C

SMART Board 6000S (C) et 6000S (V3)

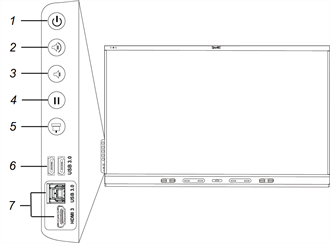

Emplacement des commandes et des connecteurs sur le panneau d'appoint non équipé d'un port USB Type-C

SMART Board 6000S

Nom

Procédure

1

Alimentation

2

Augmentation du volume

3

Réduction du volume

4

Figer

5

Masque d'écran

6

Port USB Type A

7

Connecteurs d'entrée HDMI 3

8

Port USB Type-C

La couleur du bouton Marche indique l'état de l'écran :

Bouton Marche

État de l'écran

Désactivé

Ne reçoit pas d'alimentation

Orange

Dans un mode économie d'énergie

Blanc

Dans un mode de fonctionnement normal
