Componentes

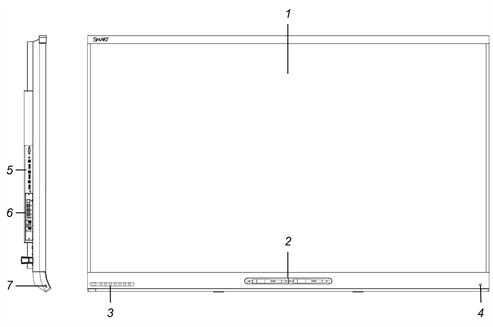

No.	Nombre	Más información
En la imagen
1	Pantalla	Pantalla
2	Rotulador con borrador (×2)	Rotuladores con borradores
3	Panel de control frontal	Panel de control frontal
4	sensor de detección de presencia	Sensor de detección de presencia
5	Panel de conexión	Conectar la corriente, cables y dispositivos
6	Aplicación de iQ (e Intel Compute Card)	Aplicación de iQ (e Intel Compute Card)
7	Puerto USB	Actualización del firmware y el software
No en la imagen
8	Menú del panel de control solo en los modelos 1	Ajuste de la configuración del menú en pantalla de la SPNL-6000-V2, SPNL-6000-V1 y SPNL-6000P
9	Altavoces	Altavoces internos

El dispositivo iQ está instalado en la ranura para accesorios de la parte posterior de los siguientes modelos:

SPNL‑6365‑V3/SBID‑6365
SPNL‑6375‑V3
SPNL‑6265‑V3/SBID‑6265
SPNL‑6275‑V3
SPNL‑6365‑V2
SPNL‑6375
SPNL‑6265‑V2
SPNL‑6275
SPNL‑6365P
SPNL‑6375P
SPNL‑6265P
SPNL‑6275P

Saque partido de la tecnología iQ y acceda a herramientas de colaboración.

Los modelos SPNL‑6365‑V3/SBID-6365, SPNL‑6365‑V2, SPNL‑6375, SPNL‑6365P and SPNL‑6375P tienen una Intel Compute Card para proporcionar una solución funcional de Windows 10 al alcance de su mano, sin necesidad de un ordenador externo o cables.

Precaución

La alimentación máxima de la ranura para accesorios es de 60 W. La ranura no es una fuente de alimentación limitada. Para reducir el riesgo de incendios, asegúrese de que los accesorios que se conectan a la ranura cumplen los requisitos contra incendios de CEI60950-1.

Sugerencia

Utilice el Asistente para la identificación de modelos de dispositivos iQ del sitio web de asistencia técnica de SMART para identificar el modelo de su dispositivo iQ.

Pantalla

El tamaño de la pantalla varía según el modelo:

Modelo	Diagonal	Anchura	Altura
Modelos SPNL‑6000‑V3/SBID‑6000
SPNL‑6365‑V3/ SBID‑6365	163,9 cm	142,8 cm	80.4 cm (31 5/8 pulgadas)
SPNL‑6375‑V3	190,5 cm	165,2 cm	93 cm
SPNL‑6265‑V3/ SBID‑6265	163,9 cm	142,8 cm	80.4 cm (31 5/8 pulgadas)
SPNL‑6275‑V3	190,5 cm	165,2 cm	93 cm
SPNL‑6065‑V3/ SBID‑6065	163,9 cm	142,8 cm	80.4 cm (31 5/8 pulgadas)
SPNL‑6075‑V3	190,5 cm	165,2 cm	93 cm
Modelos SPNL‑6000‑V2
SPNL‑6365‑V2	163,9 cm	142,8 cm	80.4 cm (31 5/8 pulgadas)
SPNL‑6375	190,5 cm	165,2 cm	93 cm
SPNL‑6265‑V2	163,9 cm	142,8 cm	80.4 cm (31 5/8 pulgadas)
SPNL‑6275	190,5 cm	165,2 cm	93 cm
SPNL‑6065‑V2	163,9 cm	142,8 cm	80.4 cm (31 5/8 pulgadas)
SPNL‑6075	190,5 cm	165,2 cm	93 cm
Modelos SPNL‑6000‑V1
SPNL‑6055	138,4 cm	47 5/8" (121 cm)	68 cm
SPNL‑6065	163,9 cm	142,8 cm	80.4 cm (31 5/8 pulgadas)
Modelos SPNL‑6000P
SPNL‑6365P	163,9 cm	142,8 cm	80.4 cm (31 5/8 pulgadas)
SPNL‑6375P	190,5 cm	165,2 cm	93 cm
SPNL‑6265P	163,9 cm	142,8 cm	80.4 cm (31 5/8 pulgadas)
SPNL‑6275P	190,5 cm	165,2 cm	93 cm
SPNL‑6065P	163,9 cm	142,8 cm	80.4 cm (31 5/8 pulgadas)
SPNL‑6075P	190,5 cm	165,2 cm	93 cm

Hay cámaras en las esquinas de la pantalla que hacen un seguimiento de la posición del dedo y el rotulador por la pantalla. La pantalla está rodeada por un canal que contiene cinta reflectante.

Precaución

Mantenga la cinta reflectante seca.
No estropee ni quite la cinta reflectante.

Importante

No coloque notas adhesivas u otros artículos en la pantalla porque interferirán con las cámaras.
No coloque nada en la cinta reflectante porque interferirá con las cámaras.

Rotuladores con borradores

La pantalla viene con dos rotuladores y dos borradores incorporados.

El marco inferior de la pantalla incluye soportes magnéticos para los rotuladores. Al quitar un rotulador de los soportes, se activará y le permitirá dibujar o borrar tinta digital.

Precaución

Al volver a colocar el rotulador en el soporte magnético, asegúrese de que quede centrado en el soporte para evitar que se caigan y resulten dañados.

Importante

Utilice únicamente rotuladores diseñados para pantallas interactivas SMART Board serie 6000 y 6000 Pro.

Panel de control frontal

El panel de control frontal contiene los botones de modo Inactivo, Selección de entrada, Silencio, control de volumen y menú de presentación en pantalla.

No.	Nombre	Procedimiento
1	Inactividad	Presione para salir el modo Inactivo. Presione dos veces para entrar en el modo Inactivo. Mantenga presionado para restablecer la pantalla.
2	Seleccione	Si el menú de presentación en pantalla no está abierto, presione para cambiar las entradas. Si el menú de presentación en pantalla está abierto, presione para abrir el menú seleccionado actualmente. 2
3	SILENCIO	Presione para silenciar o dejar de silenciar el volumen. `Presione y mantenga presionado para congelar y descongelar la pantalla (consulte Conexión y uso de ordenadores).
4	Reducir	Si el menú de presentación en pantalla no está abierto, presione para reducir el volumen. Si el menú de presentación en pantalla está abierto, presione para reducir el valor de la opción seleccionada actualmente. 3
5	Aumentar	Si el menú de presentación en pantalla no está abierto, presione para aumentar el volumen. Si el menú de presentación en pantalla está abierto, presione para reducir el valor de la opción seleccionada actualmente. 4
6	Subir solo los modelos 5	Presione para desplazarse a la opción anterior del menú actual.
7	Bajar solo los modelos 6	Presione para desplazarse a la opción siguiente del menú actual.
8	Menú solo para los modelos 7	Si el menú de presentación en pantalla no está abierto, presione para abrirlo. Si el menú de presentación en pantalla está abierto, presione para volver al menú anterior. Mantenga presionado para cerrar el menú de presentación en pantalla.

Importante

Si hay una película sobre el panel de control frontal, quítela antes de usarlo.
Si los botones no responden cuando los presiona, es posible que el panel de control frontal haya sido desactivado (consulte Control del PCF). Para volver a activar el panel de control frontal, presione el botón “Inactivo” hasta que los botones se iluminen.

Durante el funcionamiento normal, todos los botones son blancos.

El botón "Inactivo" también funciona como piloto o luz indicadora.

Luz indicadora o piloto	Estado	Procedimiento
Blanco fijo	Funcionamiento normal	[N/A]
Desactivado	No recibe alimentación	Confirme que el cable de alimentación de la pantalla esté conectado a una toma de corriente. Ponga el interruptor de corriente que hay junto a la toma de corriente de CA en la posición ON (I).
Ámbar fijo	Modo DPMS (administración de energía)	Presione el botón Inactivo para salir del modo DPMS. Conecte un origen de entrada.
Parpadea despacio en ámbar	Modo inactivo	Presione el botón Inactivo para salir del modo Inactivo. Si la detección de presencia está activada, muévase dentro del alcance del sensor de detección de presencia. Si Activar al tacto está activada, toque la pantalla.
Ámbar parpadeante	No hay conexión USB desde el ordenador conectado	Verifique las conexiones al ordenador. Cambie a la entrada del ordenador. Consulte Visualización de la entrada de un ordenador conectado.
Luz blanca con parpadeo lento	El servicio SMART Board no se está ejecutando en el ordenador conectado	Asegúrese de que están instalados los Controladores de producto SMART y de que se esté ejecutando el servicio SMART Board.

Sensor de detección de presencia

Posición del sensor detector de presencia en la pantalla

La pantalla tiene un sensor de detección de presencia en el marco inferior que puede detectar a personas que estén hasta a 5 m de distancia cuando la pantalla está en modo Inactivo.

Si la opción de encendido de la pantalla está activada, la pantalla se enciende cuando el sensor detecta gente en la sala. Si la sala está vacía durante un período de tiempo especificado, la pantalla vuelve al modo Inactivo.

Nota

La configuración de detección de presencia puede cambiarse con el menú en pantalla. Para obtener más información, consulte Proximidad para los modelos SPNL‑6000‑V3/SBID‑6000, Proximidad para los modelos SPNL‑6065‑V2, SPNL‑6000‑P o Proximidad para los modelos SPNL‑6000‑V1.

Altavoces internos

La pantalla incluye dos altavoces integrados de 10 W. También puede conectar altavoces externos (consulte Conexión de altavoces externos ).
