Componentes

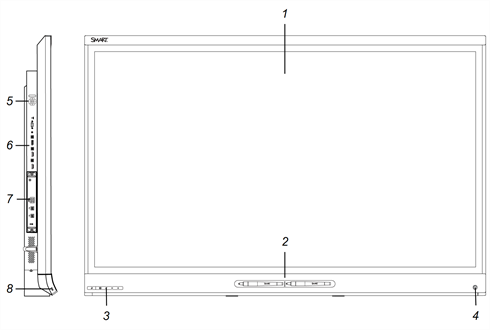

La pizarra SMART kapp iQ incorpora los siguientes componentes:
No. | Nombre | Más información |
|---|---|---|
En la imagen | ||
1 | Pantalla | |
2 | Rotulador con borrador (×2) | |
3 | Panel de control frontal | |
4 | sensor de detección de presencia | |
5 | Panel de control del menú | |
6 | Panel de conexión | |
7 | Dispositivo SMART kapp iQ | |
8 | ||
No en la imagen | ||
9 | Altavoces | |
Dispositivo SMART kapp iQEl dispositivo SMART kapp iQ está instalado en la ranura para accesorios de la parte posterior de la pantalla. Saque partido de la tecnología SMART kapp iQ y acceda al software de SMART y a otras aplicaciones.
Precaución
La alimentación máxima de la ranura para accesorios es de 60 W. La ranura no es una fuente de alimentación limitada. Para reducir el riesgo de incendios, asegúrese de que los accesorios que se conectan a la ranura cumplen los requisitos contra incendios de CEI60950-1.
Pantalla El tamaño de la pantalla varía según el modelo:
Modelo | Diagonal | Anchura | Altura |
|---|---|---|---|
SMART kapp iQ 55 | 138,4 cm | 47 5/8" (121 cm) | 68 cm |
SMART kapp iQ 65 | 163,9 cm | 142,8 cm | 80.4 cm (31 5/8 pulgadas) |
SMART kapp iQ 65‑V2 | 163,9 cm | 142,8 cm | 80.4 cm (31 5/8 pulgadas) |
SMART kapp iQ 75 | 190,5 cm | 165,2 cm | 93 cm |
Hay cámaras en las esquinas de la pantalla que hacen un seguimiento de la posición del dedo y el rotulador por la pantalla. La pantalla está rodeada por un canal que contiene cinta reflectante.
Precaución
Mantenga la cinta reflectante seca.
No estropee ni quite la cinta reflectante.
Importante
No coloque notas adhesivas u otros artículos en la pantalla porque interferirán con las cámaras.
No coloque nada en la cinta reflectante porque interferirá con las cámaras.
Rotuladores con borradoresLa pantalla viene con dos rotuladores y dos borradores incorporados.
El marco inferior de la pantalla incluye soportes magnéticos para los rotuladores. Al quitar un rotulador de los soportes, se activará y le permitirá dibujar o borrar tinta digital.
Precaución
Al volver a colocar el rotulador en el soporte magnético, asegúrese de que quede centrado en el soporte para evitar que se caigan y resulten dañados.
Panel de control frontal En panel de control frontal contiene los botones del modo Inactivo, la Selección de entrada, el Silencio y los controles de volumen.
No. | Nombre | Procedimiento |
|---|---|---|
1 | Inactividad |
|
2 | Seleccione |
|
3 | SILENCIO |
|
4 | Reducir |
|
5 | Aumentar |
|
Importante
Si hay una película sobre el panel de control frontal, quítela antes de usarlo.
Durante el funcionamiento normal, todos los botones son blancos.
El botón "Inactivo" también funciona como piloto o luz indicadora.
Luz indicadora o piloto | Estado | Procedimiento |
|---|---|---|
Blanco fijo | Funcionamiento normal |
|
Desactivado | No recibe alimentación |
|
Ámbar fijo | Modo DPMS (administración de energía) |
|
Parpadea despacio en ámbar | Modo inactivo |
|
Ámbar parpadeante | No hay conexión USB desde el ordenador conectado |
|
Luz blanca con parpadeo lento | El servicio SMART Board no se está ejecutando en el ordenador conectado |
|
para salir del modo DPMS.Sensor de detección de presencia
La pantalla tiene un sensor de detección de presencia en el marco inferior que puede detectar a personas que estén hasta a 5 m de distancia cuando la pantalla está en modo Inactivo.
Cuando el sensor detecta a gente en la sala, la pantalla se enciende. Si la sala está vacía durante un período de tiempo especificado, la pantalla vuelve al modo Inactivo.
Nota
La configuración de detección de presencia puede cambiarse con el menú en pantalla. Para obtener más información, consulte Proximidad para los modelos SMART kapp iQ 55 y SMART kapp iQ 65 o Proximidad para los modelos SMART kapp iQ 65‑V2 y SMART kapp iQ 75
Altavoces internosLa pantalla incluye dos altavoces integrados de 10 W. También puede conectar altavoces externos (consulte Conexión de altavoces externos ).
