Brancher d'autres appareils

En plus des ordinateurs, vous pouvez connecter à l'écran divers autres appareils :

  • Clés, périphériques et autres appareils USB

  • Un deuxième écran interactif SMART Board

  • Écrans externes

  • Sources vidéo externes

  • Systèmes audio externes

  • A SMART Ultra HD Camera

  • Systèmes de contrôle local

Avertissement

Veillez à ce que les câbles au sol du produit SMART soient correctement regroupés et marqués afin d'empêcher tout risque de chute.

L'écran comprend les ports USB suivants. Vous pouvez brancher des clés USB, des périphériques (comme des claviers) et d'autres appareils à ces ports, et utiliser les appareils avec iQ, les ordinateurs connectés, ainsi que les modules OPS installés dans l'emplacement pour accessoire OPS.

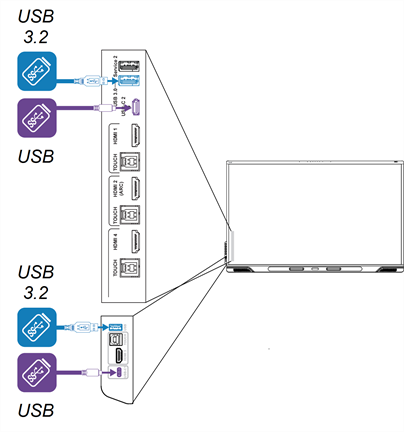

Ports USB situés à l'arrière et à l'avant de l'écran

Remarque

Le port USB Type-C situé en haut de l'écran, qui sert à brancher une SMART Ultra HD Camera, n'est pas illustré.

VoirBrancher une SMART Ultra HD Camera

Ce tableau indique les vitesses USB prises en charge par chaque entrée :

Entrée

USB 2.0 Type-A

USB 3.2 Gen 1 Type-A

USB Type-C

iQ

Hi-Speed

SuperSpeed

SuperSpeed

USB-C 1

Hi-Speed

Hi-Speed

Hi-Speed

USB-C 2

Hi-Speed

Hi-Speed

Hi-Speed

HDMI 1

Hi-Speed

SuperSpeed

SuperSpeed

HDMI 2

Hi-Speed

SuperSpeed

SuperSpeed

HDMI 3

Hi-Speed

SuperSpeed

SuperSpeed

HDMI 4

Hi-Speed

SuperSpeed

SuperSpeed

VGA

Hi-Speed

SuperSpeed

SuperSpeed

Emplacement pour accessoire OPS

Hi-Speed

SuperSpeed

SuperSpeed

Remarques

  • Hi-Speed = 480 Mbps

  • SuperSpeed = 5 Gbps

  • Vous pouvez charger des appareils à l'aide des ports USB Type-C de l'écran :

    Socles électriques

    Emplacement

    Capacité de charge maximale

    USB-C In 1

    Panneau d'appoint

    65 W

    USB-C In 2

    Panneau de connexion latéral

    65 W

    USB-C Out

    panneau de connexion inférieur

    4.5 W

Vous pouvez brancher l' écran interactif SMART Board à un deuxième écran en branchant un câble USB entre le port de sortie USB Type-C du premier écran et l'un des ports USB Type-C Entrée du deuxième écran.

La même entrée apparaît sur les deux écrans, et les utilisateurs peuvent interagir avec l'entrée en touchant, en écrivant, en dessinant ou en effaçant l'un des deux écrans.

Connecteur de sortie HDMI

Vous pouvez brancher un écran externe à l'aide du connecteur de sortie HDMI du panneau de connexion. L'écran externe affichera la même image. C'est pratique si vous utilisez l'écran dans un amphithéâtre ou un grand espace dans lequel un deuxième écran peut s'avérer judicieux.

Important

Si l'écran externe connecté ne prend pas en charge HDCP, l'image de l'écran externe sera limitée à une résolution de 480p. Pour une sortie en haute définition, connectez un écran prenant en charge HDCP.

Connecteurs d'entrée HDMI

Vous pouvez brancher à votre écran une source vidéo externe, comme un lecteur de DVD, un carton multimédia ou un câble d'alimentation, à l'aide d'un câble HDMI et de n'importe quel port HDMI des panneaux de connexion de l'écran. Pour afficher la source, basculez vers l'entrée HDMI connectée.

Connecteur de sortie 3,5 mm stéréo

L'écran comprend deux enceintes et un caisson de basses, qui sont conçues pour diffuser du son à l'avant d'une pièce. Vous pouvez connecter un système audio externe si vous diffusez du son dans un plus grand espace.

Vous pouvez brancher l'écran à un système audio externe à l'aide du connecteur de sortie 3,5 mm stéréo. Cela désactive les enceintes internes de l'écran. Vous pouvez aussi connecter directement un système audio externe à un ordinateur de la salle.

Connecteur S/PDIF

En plus du connecteur de sortie 3,5 mm stéréo, l'écran est équipé d'un connecteur de sortie Sony/Philips Digital Interface (S/PDIF). Le format S/PDIF sert à transmettre un signal audio numérique. Vous aurez besoin d'un système audio disposant d'une entrée S/PDIF pour décoder cette connexion en analogique. La plupart des barres de son externes comprennent un connecteur S/PDIF.

Connecteur de sortie HDMI pour un son externe

Vous pouvez aussi brancher à l'écran un système audio externe à l'aide du connecteur de sortie HDMI 2.0 du panneau de connexion inférieur.

Connecteur d'entrée HDMI (ARC/eARC)

Si vous avez un système audio externe avec HDMI ARC (Audio Retour Canal) ou eARC (enrichir le canal de retour audio), vous pouvez transmettre le son de l'écran au système audio en branchant le connecteur HDMI d'entrée du panneau de connexion latéral à la sortie HDMI. du récepteur du système audio.

Brancher la SMART Ultra HD Camera au port USB Type-C supérieur

Vous pouvez fixer une SMART Ultra HD Camera en haut de l'écran et la brancher au port USB Type-C qui s'y trouve.

VoirSMART Ultra HD Camera

VoirInstructions d'installation illustrées de la SMART Ultra HD Camera (docs.smarttech.com/kb/171858)

Un système de contrôle local permet aux utilisateurs de gérer l'éclairage, le système audio de la pièce et, éventuellement, l'écran. Certaines installations peuvent nécessiter d'intégrer l'écran à un système de contrôle local.

You can use the display’s RS-232 connector to connect a third-party external control system to the display.

VoirGérer l'écran avec RS‑232

Remarque

Les écrans interactifs SMART Board ne sont pas compatibles avec les systèmes de contrôle à distance centralisés, comme les télécommandes universelles.
