Anschließen anderer Geräte

Neben Computern können Sie eine Vielzahl anderer Geräte an das Display anschließen:

  • USB-Laufwerke, Peripheriegeräte und andere Geräte

  • Ein zweites SMART Board Interactive Display

  • Externe Displays

  • Externe Video

  • Externe Audiosysteme

  • A SMART Ultra HD Camera

  • Raumsteuersysteme

Warnung

Stellen Sie sicher, dass alle zum Display laufende Kabel, die über den Boden verlegt sind, ordentlich gebündelt und markiert sind, um eine Stolpergefahr zu vermeiden.

Das Display enthält die folgenden USB-Anschlüsse. Sie können ein USB-Laufwerk, Peripheriegeräte (z. B. Tastaturen) und andere Endgeräte an diese Buchsen anschließen und das Endgerät mit iQ, angeschlossenen Computern und OPS-Modulen, die auf dem OPS-Zubehörsteckplatz installiert sind, verwenden.

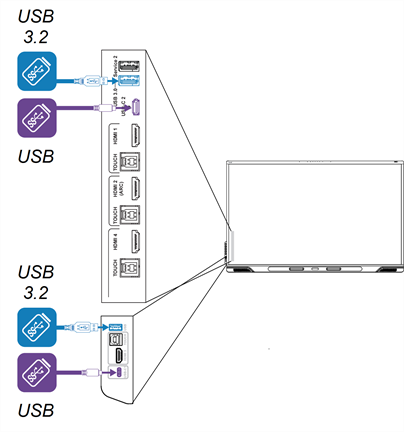

USB-Anschlüsse auf der Vorder- und Rückseite des Displays

Hinweis

Nicht abgebildet ist der USB-Typ-C-Anschluss oben am Display, der zum Anschließen einer SMART Ultra-HD-Kamera verwendet wird.

SieheAnschließen einer SMART Ultra-HD-Kamera

Diese Tabelle zeigt die unterstützten USB-Geschwindigkeiten für jeden Eingang:

Input

USB 2.0 Type-A

USB 3.2 Gen 1 Type-A

USB Type-C

iQ

Hi-Speed

SuperSpeed

SuperSpeed

USB-C 1

Hi-Speed

Hi-Speed

Hi-Speed

USB-C 2

Hi-Speed

Hi-Speed

Hi-Speed

HDMI 1

Hi-Speed

SuperSpeed

SuperSpeed

HDMI 2

Hi-Speed

SuperSpeed

SuperSpeed

HDMI 3

Hi-Speed

SuperSpeed

SuperSpeed

HDMI 4

Hi-Speed

SuperSpeed

SuperSpeed

VGA

Hi-Speed

SuperSpeed

SuperSpeed

OPS Zubehörsteckplatz

Hi-Speed

SuperSpeed

SuperSpeed

Notizen

  • Hi-Speed = 480 Mbps

  • SuperSpeed = 5 Gbps

  • Sie können Geräte über die USB-Typ-C-Anschlüsse des Displays aufladen:

    Steckdose

    Speicherort

    Maximale Ladekapazität

    USB-C In 1

    Convenience Panel

    65 W

    USB-C In 2

    Seitliches Anschlussfeld

    65 W

    USB-C Out

    Unteres Anschlussfeld

    4.5 W

Sie können das SMART Board Interactive Display mit einem zweiten Display verbinden, indem Sie ein USB-Kabel von der USB-Typ-C-Ausgangsbuchse des ersten Displays an eine der USB-Typ-C-Eingangsbuchsen des zweiten Displays anschließen.

Der gleiche Eingang wird auf beiden Displays angezeigt, und Benutzer können mit dem Eingang interagieren, indem sie auf einem der beiden Displays berühren, schreiben, zeichnen oder löschen.

HDMI-Ausgangsanschluss

Sie können ein externes Display über den HDMI-Ausgang am Anschlussfeld anschließen. Auf dem externen Display wird das gleiche Bild angezeigt. Dies ist nützlich, wenn Sie das Display in einem Auditorium oder einem anderen großen Raum verwenden, in dem es von Vorteil wäre, ein zweites Display zu haben.

Wichtig

Wenn das angeschlossene externe Display kein HDCP unterstützt, ist das Bild auf dem externen Display auf eine Auflösung von 480p begrenzt. Für eine Ausgabe in voller Auflösung schließen Sie ein Display an, das HDCP unterstützt.

HDMI-In-Anschlüsse

Sie können eine externe Videoquelle, wie z. B. einen DVD-Player, eine Medienbox oder eine Kabelbox, über ein HDMI-Kabel und einen der HDMI-Anschlüsse an den Anschlussfeldern des Displays an Ihr Display anschließen. Um die Quelle Ansicht , wechseln Sie zum verbundenen HDMI-Eingang.

3,5 mm Stereo-Ausgangsanschluss

Das Display beinhaltet zwei Lautsprecher und einen Subwoofer, die zur Beschallung vorn im Raum vorgesehen sind. Möglicherweise möchten Sie ein externes Audiosystem anschließen, wenn Sie einen größeren Raum beschallen.

Sie können das Display über den 3,5-mm-Stereo-Ausgangsanschluss an ein externes Audiosystem anschließen. Dadurch werden die internen Lautsprecher des Displays deaktiviert. Alternativ können Sie auch ein externes Audiosystem direkt an einen Raumcomputer anschließen.

S/PDIF-Anschluss

Neben dem 3,5-mm-Stereo-Ausgangsanschluss verfügt das Display ebenfalls über einen Sony/Philips Digital Interface (S/PDIF)-Ausgangsanschluss. S/PDIF ist ein digitales Audioübertragungsmedium. Sie benötigen ein Audiosystem mit einem S/PDIF-Eingang, um diese Verbindung in ein analoges Signal zu dekodieren. Die meisten externen Soundbars verfügen über einen S/PDIF-Anschluss.

HDMI-Ausgangsanschluss für externes Audio

Sie können auch ein externes Audiosystem an das Display anschließen, indem Sie den HDMI 2.0-Ausgangsanschluss am Unterseite Anschlussfeld verwenden.

HDMI-Eingangsanschluss (ARC/eArc)

Wenn Sie ein externes Audiosystem mit HDMI ARC (Audio Return Channel) oder eArc (Enhanced Audio Return Channel) haben, können Sie den Ton des Displays an das Audiosystem ausgeben, indem Sie den HDMI-In-Anschluss des Displays am Seitliches Anschlussfeld mit dem HDMI-Out verbinden Anschluss am Empfänger des Audiosystems.

Anschließen der SMART Ultra-HD-Kamera an die obere USB-Typ-C-Buchse

Sie können eine SMART Ultra-HD-Kamera oben auf dem Display anbringen und sie an den dort befindlichen USB-Typ-C-Anschluss anschließen.

SieheSMART Ultra HD Camera

SieheIllustrierte Montageanleitung für SMART Ultra-HD-Kamera (docs.smarttech.com/kb/171858)

Mit einem Raumsteuersystem können Benutzer die Raumbeleuchtung, das Audiosystem und gegebenenfalls das Display steuern. Einige Installationen erfordern möglicherweise die Integration des Displays in ein Raumsteuersystem.

You can use the display’s RS-232 connector to connect a third-party external control system to the display.

SieheVerwaltung des Displays über RS‑232

Hinweis

Die interaktiven SMART Board Displays sind nicht kompatibel mit zentralen Fernbedienungssystemen, z. B. einer universellen Fernbedienung.
