Conectar otros dispositivos
Además de las computadoras, puede conectar una variedad de otros dispositivos a la pantalla:
Unidades USB, periféricos y otros dispositivos
Una segunda pantalla interactiva SMART Board
Pantallas externas
Fuentes de vídeo externas
Sistemas de audio externos
A SMART Ultra HD Camera
Sistemas de control de sala
Advertencia
Asegúrese de que cualquier cable tendido sobre el suelo que vaya hasta el producto SMART esté bien sujeto y señalizado para evitar el riesgo de que alguien tropiece.

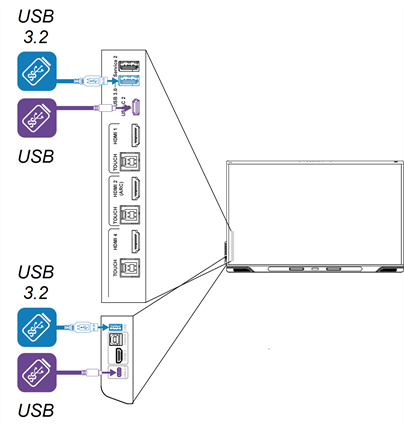

Conexión de unidades USB, periféricos y otros dispositivos compatiblesLa pantalla incluye los siguientes puertos USB. Puede conectar unidades USB, periféricos (como teclados) y otros dispositivos a estos puertos y usar los dispositivos con iQ, ordenadores conectados y módulos OPS instalados en la ranura de accesorios OPS.
Nota
No se muestra el receptáculo USB Tipo-C en la parte superior de la pantalla que se utiliza para conectar una cámara SMART Ultra HD.
Esta tabla muestra las velocidades USB admitidas para cada entrada:
Entrada | USB 2.0 Type-A | USB 3.2 Gen 1 Type-A | USB Type-C |
|---|---|---|---|
iQ | Hi-Speed | SuperSpeed | SuperSpeed |
USB-C 1 | Hi-Speed | Hi-Speed | Hi-Speed |
USB-C 2 | Hi-Speed | Hi-Speed | Hi-Speed |
HDMI 1 | Hi-Speed | SuperSpeed | SuperSpeed |
HDMI 2 | Hi-Speed | SuperSpeed | SuperSpeed |
HDMI 3 | Hi-Speed | SuperSpeed | SuperSpeed |
HDMI 4 | Hi-Speed | SuperSpeed | SuperSpeed |
VGA | Hi-Speed | SuperSpeed | SuperSpeed |
Ranura para accesorios OPS | Hi-Speed | SuperSpeed | SuperSpeed |
Notas
Hi-Speed = 480 Mbps
SuperSpeed = 5 Gbps
Puede cargar dispositivos utilizando los receptáculos USB tipo C de la pantalla:
Puerto
Ubicación
Capacidad máxima de carga
USB-C In 1
Panel de servicio
65 W
USB-C In 2
Panel de conector lateral
65 W
USB-C Out
panel del conector inferior
4.5 W
Conectar una segunda pantalla interactiva SMART Board
Puede conectar la pantalla interactiva SMART Board a una segunda pantalla conectando un cable USB desde el receptáculo de salida USB Tipo-C de la primera pantalla a uno de los receptáculos de entrada USB Tipo-C de la segunda pantalla.
La misma entrada aparece en ambas pantallas y los usuarios pueden interactuar con la entrada tocando, escribiendo, dibujando o borrando en cualquiera de las pantallas.
Conexión con una pantalla externa
Puede conectar una pantalla externa utilizando el conector de salida HDMI en el panel de conexiones. La pantalla externa mostrará la misma imagen. Esto resulta útil cuando se utiliza la pantalla en un auditorio u otro espacio grande en el que sea ventajoso disponer de una segunda pantalla.
Importante
Si la pantalla externa conectada no es compatible con HDCP, la imagen en la pantalla externa se limita a una resolución de 480p. Para una resolución completa, conecte una pantalla compatible con HDCP.
Conexión de una origen de vídeo externa
Puede conectar una origen de vídeo externa, como un reproductor de DVD, un decodificador multimedia o un decodificador de cable, a su pantalla mediante un cable HDMI y cualquiera de los conectores HDMI en los paneles de conectores de la pantalla. Para ver la fuente, cambie a la entrada HDMI conectada.
Conectar a un sistema de audio externo
La pantalla incluye dos altavoces y un subwoofer, que están diseñados para proporcionar sonido en la parte delantera de una sala. Es posible que desee conectar un sistema de audio externo si está proporcionando sonido en un espacio más grande.
Puede conectar la pantalla a un sistema de audio externo mediante el conector de salida estéreo de 3,5 mm. Esto desactiva los altavoces internos de la pantalla. Como alternativa, puede conectar un sistema de audio externo directamente a un ordenador de sala.
Además del conector de salida estéreo de 3,5 mm, la pantalla proporciona un conector de salida de interfaz digital Sony/Philips (S/PDIF). S/PDIF es un medio de transmisión de audio digital. Necesita un sistema de audio que tenga una entrada S/PDIF para decodificar esta conexión a analógica. La mayoría de las barras de sonido externas incluyen un conector S/PDIF.
También puede conectar un sistema de audio externo a la pantalla usando el conector de salida HDMI 2.0 en el panel de conexiones inferior.
Si tiene un sistema de audio externo con HDMI ARC (Canal de retorno de audio) o eARC (Canal de retorno de audio mejorado), puede enviar el audio de la pantalla al sistema de audio conectando el conector de entrada HDMI de la pantalla en el panel de conectores lateral a la salida HDMI conector del receptor del sistema de audio.
Conexión de una cámara SMART Ultra HD
Puede montar una cámara SMART Ultra HD en la parte superior de la pantalla y conectarla al receptáculo USB Tipo-C que se encuentra allí.
VéaseSMART Ultra HD Camera
VéaseInstrucciones de instalación ilustradas de la cámara SMART Ultra HD (docs.smarttech.com/kb/171858)
Conectar los sistemas de control de salaUn sistema de control de sala permite a los usuarios controlar la iluminación, el sistema de audio y, posiblemente, la pantalla de una sala. En algunas instalaciones puede ser necesario integrar la pantalla con el sistema de control de sala.
You can use the display’s RS-232 connector to connect a third-party external control system to the display.
Nota
Las pantallas interactivas SMART Board no son compatibles con sistemas de control remoto centralizados, como un control remoto universal.
