Anschlussdiagramme
Seitliche und untere Anschluss -FelderDieses Diagramm und diese Tabelle zeigen die Anschlüsse am Anschlussfeld des Displays:
Nr. | Verbindung | Für den Anschluss an | Notizen |
|---|---|---|---|
1 | HDMI 2.0-Ausgang 1 | Externes Display | |
2 | S/PDIF-Ausgang | Digitaler Audioausgang | |
3 | USB 2.0, Typ B | Berühren | Siehe USB-Kabel und Stecker |
4 | USB 2.0 Typ-A | Nicht verfügbar | Bei diesem Anschluss handelt es sich um einen Wartungsanschluss. |
5 | USB 2.0 Typ-A | Unterstützte USB-Laufwerke und andere Peripheriegeräte | Siehe Anschließen anderer Geräte Siehe USB-Kabel und Stecker Dieser Anschluss ist immer mit dem internen Android-System des Displays verbunden; er kann nur zum Anschließen von Peripheriegeräten wie einer USB-Maus, einer Tastatur oder einem USB-Speicherstick für die Verwendung mit dem integrierten Android-System des Displays verwendet werden. Hinweis Schließen Sie eine USB-Maus an, um während der Fehlersuche im Bildschirmmenü des Displays zu navigieren. |
6 | DisplayPort 1.2 | Display Port 1.2-Eingang (Video und Audio) | |
7 | HDMI 2.0 | HDMI 1 Eingang (Video und Audio) | Siehe Anschlussdiagramme |
8 | HDMI 2.0 | HDMI 2 Eingang (Video und Audio) | Siehe Anschlussdiagramme |
9 | RJ45 (x2) | Netzwerk | |
10 | RS-232 | Raumsteuerungssystem | Siehe Verwaltung des Displays über RS‑232 Siehe RS-232 Kabel und Stecker |
11 | yPbPr | yPbPr 3,5 mm Eingang (Video) | |
12 | AV-Eingang | AV 3,5 mm Eingang (Video und Audio) | |
13 | AV-Ausgang | AV 3,5 mm Ausgang (Video) | |
14 | Audio-Ausgang | Externes Audiosystem | |
15 | Audioeingang (Stereo 3,5 mm) | VGA-Eingang (Audio) | Verwenden Sie diesen Audioeingang mit allen analogen Videoquellen (VGA, YPbPr und AV). |
16 | VGA-Eingang | VGA-Eingang (analoges Video) | Verwenden Sie diesen Videoeingang mit Stereoeingang 3,5 mm. Verwenden Sie diesen Videoeingang mit dem Touch-Anschluss (USB) für die Touch-Steuerung. |
vorderes AnschlussfeldDieses Diagramm und diese Tabelle zeigen die Anschlüsse am Anschlussfeld des Displays:
Nr. | Verbindung | Für den Anschluss an | Notizen |
|---|---|---|---|
1 | USB 3.1 Typ-C | USB-Typ-C-Eingang (Video, Audio und Touch) | Hinweis Der USB 3.1 Typ-C-Anschluss kann auch 15 W Leistung an angeschlossene Geräte liefern. |
2 | HDMI 2.0-Eingang | HDMI 1 Eingang (Video und Audio) | Siehe HDMI-Kabel und Stecker |
3 | USB 2.0, Typ B | Touch-Eingang | Verwenden Sie diesen Toucheingang mit dem HDMI-Video- und Audioeingang an der Vorderseite des Displays. |
4 | USB 2.0 Typ-A | Unterstützte USB-Laufwerke, Peripheriegeräte, eingebettetes OS und andere Geräte | Siehe USB-Kabel und Stecker Dieser Anschluss kann verwendet werden, um Peripheriegeräte wie eine USB-Maus, eine Tastatur oder ein USB-Laufwerk zur Verwendung mit dem aktuell ausgewählten Eingang (z. B. das interne Android™-System, einen PC im OPS-Steckplatz oder einen extern angeschlossenen PC) anzuschließen. |
5 | USB 3.2 Gen 1 | Unterstützte SuperSpeed (SS) und USB 2.0-Laufwerke, Peripheriegeräte und andere Geräte an OPS (falls installiert) | Dieser Anschluss ist immer mit dem OPS-Steckplatz des Displays verbunden. Er kann Peripheriegeräte (z. B. eine USB-Maus, Tastatur oder ein USB-Laufwerk) nur an einen PC anschließen, der im OPS-Steckplatz des Displays installiert ist. |

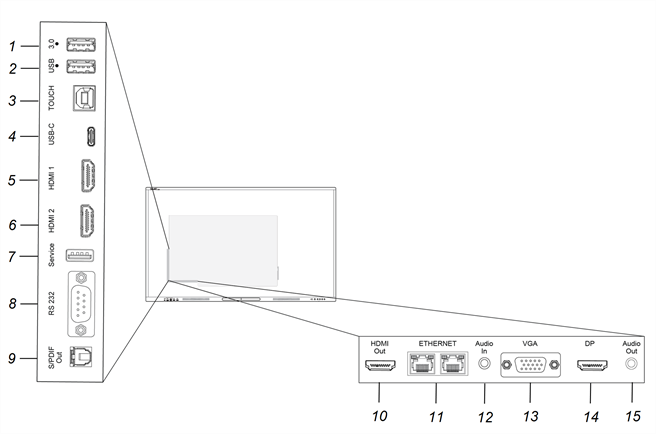

Seitliche und untere Anschluss -FelderDieses Diagramm und diese Tabelle zeigen die Anschlüsse am Anschlussfeld des Displays:
Nr. | Verbindung | Für den Anschluss an | Notizen |
|---|---|---|---|
1 | USB 3.2 Gen 1 Typ-A | Unterstützte USB-Laufwerke und andere Peripheriegeräte | Siehe Anschließen anderer Geräte Siehe USB-Kabel und Stecker Der Anschluss wechselt zum aktiven Eingang, einschließlich des eingebetteten Betriebssystems des Displays, des OPS-Slot-Computers oder eines externen Computers. Hinweis Schließen Sie eine USB-Maus an, um während der Fehlersuche im Bildschirmmenü des Displays zu navigieren. |
2 | USB 3.2 Gen 1 Typ A | Unterstützte USB-Laufwerke und andere Peripheriegeräte | Siehe Anschließen anderer Geräte Siehe USB-Kabel und Stecker Der Anschluss wechselt zum aktiven Eingang, einschließlich des eingebetteten Betriebssystems des Displays, des OPS-Slot-Computers oder eines externen Computers. Hinweis Schließen Sie eine USB-Maus an, um während der Fehlersuche im Bildschirmmenü des Displays zu navigieren. |
3 | USB 2.0, Typ B | Berühren | Siehe Anschließen anderer Geräte Siehe USB-Kabel und Stecker |
4 | USB 2.0 Typ-C | USB Typ-C 1-Eingang (unterstützte USB-Laufwerke, Video, Audio und Touch) | Siehe Anschließen anderer Geräte Siehe USB-Kabel und Stecker Der Anschluss wechselt zum aktiven Eingang, einschließlich des eingebetteten Betriebssystems des Displays, des OPS-Slot-Computers oder eines externen Computers. |
5 | HDMI 2.0 | HDMI 1 Eingang (Video und Audio) | |
6 | HDMI 2.0 | HDMI 2 Eingang (Video und Audio) | |
7 | USB 2.0 Typ-A | Nicht verfügbar | Dieser Anschluss ist ein Serviceport (stellt eine Verbindung zum eingebetteten Betriebssystem her). |
8 | RS-232 | Raumsteuerungssystem | Siehe Verwaltung des Displays über RS‑232 Siehe RS-232 Kabel und Stecker |
9 | S/PDIF-Ausgang | Digitaler Audioausgang | |
10 | HDMI 2.0-Ausgang | Externes Display | |
11 | RJ45 (×2) | Netzwerk | |
12 | Audioeingang (Stereo 3,5 mm) | VGA-Eingang (Audio) | Verwenden Sie diesen Videoeingang mit Stereoeingang 3,5 mm. |
13 | VGA-Eingang | VGA-Eingang (analoges Video) | Verwenden Sie diesen Videoeingang mit analogen Videoquellen (VGA). Verwenden Sie diesen Videoeingang mit dem Touch-Anschluss (USB) für die Touch-Steuerung. |
14 | DisplayPort 1.2 | Display Port 1.2-Eingang (Video und Audio) | |
15 | Audio-Ausgang | Externes Audiosystem |

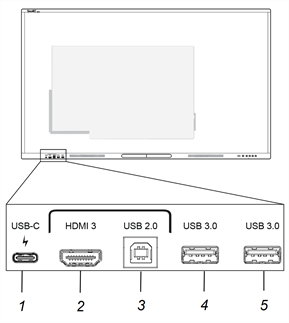

vorderes AnschlussfeldDieses Diagramm und diese Tabelle zeigen die Anschlüsse an der Vorderseite des Anschlussfelds des Displays:
Nr. | Verbindung | Für den Anschluss an | Notizen |
|---|---|---|---|
1 | USB 2.0 für das eingebettete Betriebssystem und den OPS-Steckplatzcomputer USB 3.2 Gen 1 für Peripheriegeräte | USB-Typ-C-Eingang (Video, Audio und Touch) | Siehe Anschließen anderer Geräte Siehe USB-Kabel und Stecker Der Anschluss wechselt zum aktiven Eingang, einschließlich des eingebetteten Betriebssystems des Displays, des OPS-Slot-Computers oder eines externen Computers. Hinweis Der USB 3.2 Typ-C-Anschluss kann auch 15 W Leistung an angeschlossene Endgeräte liefern. |
2 | HDMI 2.0-Eingang | HDMI 3-Eingang (Video und Audio) | Siehe Verbinden von Raumcomputern und Gast-Laptops Siehe HDMI-Kabel und Stecker. |
3 | USB 2.0, Typ B | Touch-Eingang | Verwenden Sie diesen Toucheingang mit dem HDMI-Video- und Audioeingang an der Vorderseite des Displays. Siehe Verbinden von Raumcomputern und Gast-Laptops Siehe USB-Kabel und Stecker. |
4 | USB 3.2 Gen 1 Typ A | Unterstützte USB-Laufwerke und andere Peripheriegeräte | Der Anschluss wechselt zum aktiven Eingang, einschließlich des eingebetteten Betriebssystems des Displays, des OPS-Slot-Computers oder eines externen Computers. |
5 | USB 3.2 Gen 1 Typ A | Unterstützte USB-Laufwerke und andere Peripheriegeräte | Der Anschluss wechselt zum aktiven Eingang, einschließlich des eingebetteten Betriebssystems des Displays, des OPS-Slot-Computers oder eines externen Computers. |
