Universal Serial Bus (USB) est un standard pour l'échange de données et la puissance des données entre appareils électroniques, comme les écrans interactifs SMART Board .
Liste de contrôle pour le choix des câbles
| Récapitulatif | Détails |
|---|---|---|
Le câble est de haute qualité. | Des câbles USB de mauvaise qualité, qui ne respectent pas les normes du secteur, peuvent entraîner des problèmes avec les fonctions toucher des produits SMART ou les périphériques USB branchés. Les câbles USB de mauvaise qualité peuvent aussi entraîner un comportement inattendu des logiciel SMART (comme le logiciel d'apprentissage collaboratif SMART Notebook ) quand ces logiciel sont utilisés avec un produit SMART ou d'autres écrans tactiles. | |
Le câble est certifié. | Choisissez des câbles sur lesquels est apposé le logo de la certification USB. Ce logo indique que le câble a réussi les tests de conformité de l'organisme de réglementation USB Implementations Forum (USB-IF) en termes de qualité produit. | |
Le câble prend en charge la vitesse requise. |
À propos des versions des câbles USB
Voici les principales versions de câble USB disponibles :
Version | Vitesse | Longueur maximale du câble | Types de connecteurs |
|---|---|---|---|
USB 2.0 Low Speed 1 | 1,5 Mbps | 5 m |
|
USB 2.0 Full Speed 2 | 12 Mbps | 5 m |
|
USB 2.0 High Speed | 480 Mbps | 5 m avec des connecteurs Type-A et Type-B 4 m avec des connecteurs Type-C |
|
USB 3.2 Gen 1 SuperSpeed 3 | 5 Gbps | 3 m avec des connecteurs Type-A et Type-B 2 m avec des connecteurs Type-C |
|
USB 3.2 Gen 2 SuperSpeed Plus 4 | 10 Gbps | 1 m |
|
USB 3.2 Gen 2×2 Enhanced SuperSpeed | 20 Gbps | 1 m |
|
USB4 | 40 Gbps | 0,8 m |
|
Les principales différences entre les versions ont trait à la puissance disponible et à la vitesse de transmission des données. Les câbles prenant en assistance les versions les plus récentes (USB 3.2 et USB4) transportent plus d'électricité et ont des vitesses de transfert de données plus élevées. L'USB 3.2 est rétro-compatible avec l'USB 2.0. La technologie USB4 est rétro-compatible avec les appareils USB 3.2 et 2.0, ainsi qu'avec les Thunderbolt 3 et 4. Même si les produits SMART prennent en assistance toutes les versions, il est conseillé d'utiliser des câbles prenant en assistance USB 2.0 Hi-Speed ou des versions plus récentes.
Remarque
Même si l'USB 3.2 et USB4 sont conçus pour être rétro-compatibles, cette compatibilité peut s'avérer inférieure à 100 %. Par exemple, il se peut que vous rencontriez des problèmes lorsque vous utilisez de l'USB 3.2 avec de l'USB 2.0. Si vous rencontrez des problèmes lorsque vous utilisez une connexion USB 3.2, essayez de brancher un hub USB 2.0 entre le produit SMART et l'ordinateur. Si les problèmes persistent, utilisez un câble USB 2.0 au lieu d'un câble USB 3.2, ou contactez le fabricant de l'ordinateur. Pour garantir des performances USB optimales, assurez-vous que les pilotes les plus récents du processeur USB 3.2 sont installés sur l'ordinateur.
Différencier les câbles USB Type-C
Les connecteurs USB Type-C ont des objectifs différents. Pour cette raison, tous les câbles USB Type-C ne sont pas identiques. Par exemple :
Certains câbles USB Type-C ne fournissent que de l'alimentation.
Certains câbles USB Type-C prennent uniquement en assistance les données USB 2.0.
Certains câbles USB Type-C prennent en assistance les données et/ou les données vidéo SuperSpeed USB.
Consultez l'emballage d'un câble, le cas échéant, pour déterminer ses fonctionnalités et capacités.
En outre, vous pouvez vous référer aux symboles qui peuvent apparaître sur le câble.
Si aucun symbole n'apparaît sur le câble, il se peut que vous deviez tester la capacité pour déterminer ses capacités.
SMART recommande d'utiliser des câbles USB Type-C qui prennent en assistance au moins les données SuperSpeed USB 3.2 Gen 1 lors du branchement aux ports USB Type-C des écrans interactifs SMART Board.

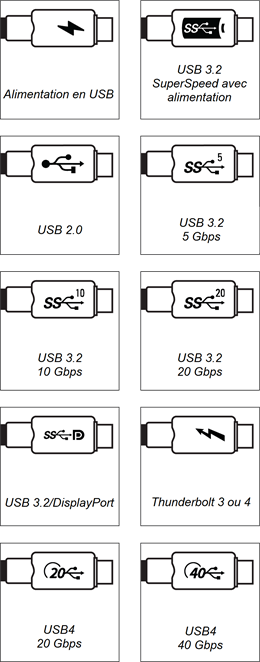

Symboles des câbles USB Type-C
Rallonger les câbles USB
Les connexions USB mal étendues peuvent entraîner un comportement inattendu des fonctionnalités tactiles des produits SMART .
SMART propose deux options pour augmenter la longueur des connexions USB :
Rallonge USB active (USB‑XT) pour USB 2.0 Hi-Speed
Rallonge USB CAT 5 (CAT5-XT-1100) pour USB 2.0 Full-Speed
Structure USB à niveaux
Le bus USB a une topologie en étoile à niveaux avec un hub au centre de chaque étoile. Le nombre maximal de niveaux autorisés est de sept. Le nombre maximal de hubs autorisés entre un hôte et un appareil est donc de cinq.
Gardez cela à l'esprit lorsque vous étendez une connexion USB entre un hôte et l'appareil. De plus, lorsque vous comptez le nombre de hubs entre un hôte et l'appareil, gardez à l'esprit que les écrans interactifs SMART Board récents comprennent des hubs USB internes.
Une connexion USB incluant une rallonge non conforme risque de ne fonctionner que par intermittence, voire pas du tout. Dans la plupart des produits SMART, vérifiez si l'indicateur lumineux brille d'un vert continu pour savoir si un problème concerne la connexion USB ou le fonctionnement du logiciel SMART Product Drivers.
Choisir des rallonges USB
SMART ne fournit une assistance que pour ses propres rallonges USB SMART et recommande d'utiliser ces rallonges, car elles ont été conçues et testées pour fonctionner avec les produits SMART. Cependant, si ce n'est pas possible, utilisez des produits commercialisés par des entreprises fiables et bien établies.
Utilisez uniquement des rallonges USB actives. Les rallonges actives permettent de maintenir la puissance du signal tandis que les données sont transmises sur de plus longues distances.
L'utilisation de rallonges USB (de marque SMART ou tierces) en plus du câble USB fourni n'est pas prise en charge par l'assistance SMART.
Utiliser des hubs USB
Un hub USB est souvent nécessaire quand votre ordinateur n'inclut qu'un port USB alors que vous devez brancher plusieurs appareils, comme un casque, une caméra, une souris et une clé USB. Les hubs vous permettent également de regrouper les appareils connectés en USB sur un seul et même port. Ainsi, il devient possible de désactiver tous les appareils en même temps en débranchant un seul câble.
Remarque
Les écrans interactifs SMART Board les plus récents comprennent des hubs USB internes, ce qui vous permet de brancher des périphériques USB à un ordinateur par le biais de l'écran.
Types de hubs USB
- Alimenté par bus
Un hub alimenté par bus tire son énergie de l'appareil USB SOURCE , comme un ordinateur. Un hub alimenté par bus n'a pas besoin de connexion d'alimentation distincte. Il ne peut pas fournir plus d'électricité à l'appareil en aval que ce que lui fournit l'appareil USB SOURCE . Si vous utilisez un hub alimenté par bus avec une rallonge, vous pouvez rapidement manquer d'électricité. Vous devrez acheter un hub USB doté d'un adaptateur d'alimentation distinct.
- Auto-alimenté
Un hub auto-alimenté tire son électricité d'une alimentation externe, et il fournit jusqu'à 500 mA pour l'USB 2.0, jusqu'à 900 mA pour l'USB 3.2, et plus encore pour l'USB 3.2 et l'USB4 avec assistance USB PD (Power Distribution) afin d'alimenter chacun des appareil USB branché. La quantité d'électricité dépend des spécifications du hub, du câble et de l'appareil connecté.
- Alimentation dynamique
Un hub à alimentation dynamique est à la fois auto-alimenté et alimenté par bus. Il bascule automatiquement entre ces modes si une alimentation distincte est disponible.
