Universal Serial Bus (USB) es un estándar para el intercambio y la alimentación de datos entre dispositivos electrónicos, como las pantallas interactivas SMART Board.
Lista de comprobación de selección de cables
| Resumen | Detalles |
|---|---|---|
El cable es de alta calidad. | Los cables USB de mala calidad que no cumplen con los estándares de la industria pueden causar problemas con las funciones táctiles de un producto SMART o con los periféricos USB conectados. Los cables de mala calidad también pueden causar un comportamiento inesperado con los productos de software de SMART (como, por ejemplo, con el software de aprendizaje colaborativo SMART Notebook) cuando el software se utiliza con un producto SMART u otra pantalla táctil. | |
El cable está certificado. | Busque cables que tengan el logotipo de certificación USB. El logotipo indica que el cable ha superado las pruebas de cumplimiento del organismo regulador del Foro de Implementación USB (USB-IF) para la calidad del producto. | |
El cable admite la velocidad requerida. |
Acerca de las versiones del cable USB
Estas son las principales versiones de cable USB disponibles:
Versión | Velocidad | Longitud máxima del cable | Tipos de conectores |
|---|---|---|---|
USB 2.0 de baja velocidad 1 | 1,5 Mbps | 5 m |
|
USB 2.0 de alta velocidad 2 | 12 Mbps | 5 m |
|
USB 2.0 de alta velocidad | 480 Mbps | 5 m cuando se usan conectores Tipo-A y Tipo-B 4 m cuando se usan conectores Tipo-C |
|
USB 3.2 Gen 1 SuperSpeed 3 | 5 Gbps | 3 m cuando se usan conectores Tipo-A y Tipo-B 2 m cuando se usan conectores tipo C |
|
USB 3.2 Gen 2 SuperSpeedPlus 4 | 10 Gbps | 1 m |
|
USB 3.2 Gen 2×2 SuperSpeed mejorada | 20 Gbps | 1 m |
|
USB4 | 40 Gbps | 0,8 m |
|
Las principales diferencias entre las versiones son la entrega de energía disponible y las velocidades de transferencia de datos. Los cables que admiten las versiones más recientes (USB 3.2 y USB4) transportan más energía y tienen velocidades de transferencia de datos más rápidas. USB 3.2 es compatible con USB 2.0. La tecnología USB4 es compatible con dispositivos USB 3.2 y 2.0, así como con Thunderbolt 3 y 4. Aunque los productos SMART son compatibles con todas las versiones, se recomiendan cables compatibles con USB 2.0 de alta velocidad o posteriores.
Nota
Aunque USB 3.2 y USB4 están diseñados para ser compatibles con versiones anteriores, la compatibilidad puede ser inferior al 100%. Por ejemplo, podría experimentar problemas al usar USB 3.2 con USB 2.0. Si tiene problemas al usar una conexión USB 3.2, intente conectar un concentrador USB 2.0 entre el producto SMART y el ordenador. Si los problemas persisten, utilice un cable USB 2.0 en lugar de uno USB 3.2 o póngase en contacto con el fabricante del ordenador. Para garantizar el mejor rendimiento del USB, asegúrese de que los últimos controladores del chipset USB 3.2 estén instalados en el ordenador.
Diferenciación de los cables USB Tipo-C
Los conectores USB Tipo-C sirven para diferentes propósitos. Por este motivo, no todos los cables USB Tipo-C son iguales. Por ejemplo:
Algunos cables USB Tipo-C solo proporcionan alimentación.
Algunos cables USB Tipo-C solo admiten datos USB 2.0.
Algunos cables USB Tipo-C admiten datos USB SuperSpeed y/o datos de vídeo.
Consulte el embalaje del cable, si está disponible, para determinar sus características y capacidades.
Además, puede consultar los símbolos que podrían aparecer en el cable.
Si no aparece un símbolo en el cable, es posible que deba probar el cable para determinar sus capacidades.
SMART recomienda usar cables USB Tipo-C que admitan al menos datos USB 3.2 Gen 1 SuperSpeed al conectarse a conectores USB Tipo-C en las pantallas interactivas SMART Board.

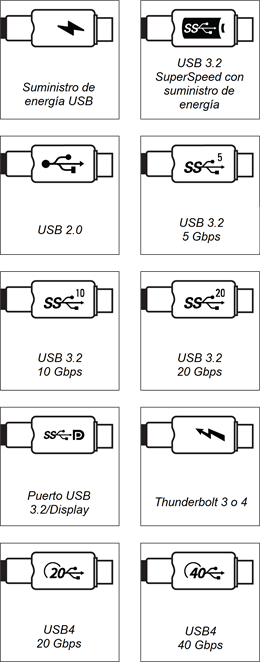

Símbolos del cable USB Tipo-C
Extender los cables USB
Las conexiones USB incorrectamente tendidas pueden hacer que las funciones táctiles de un producto SMART se comporten de forma inesperada.
SMART ofrece dos opciones para ampliar las conexiones USB:
Cable alargador USB activo (USB‑XT) para USB 2.0 de alta velocidad
Alargador USB CAT 5 (CAT5-XT-1100) para USB 2.0 de máxima velocidad
Estructura de nivel USB
El bus USB tiene una topología de estrella escalonada con un concentrador en el centro de cada estrella. El número máximo de niveles permitidos es de siete, por lo que el número máximo de concentradores permitidos entre un host y un dispositivo es de cinco.
Tenga esto en cuenta cuando extienda una conexión USB entre un host y un dispositivo. Además, al contar el número de concentradores entre un host y un dispositivo, tenga en cuenta que las pantallas interactivas SMART Board más nuevas incluyen concentradores USB internos.
Es probable que una conexión USB incorrectamente extendida solo funcione de forma intermitente o que no funcione en absoluto. Para la mayoría de los productos SMART , compruebe si el piloto no está fijo en verde para indicar si el problema está relacionado con el USB o si el software SMART Product Drivers no se está ejecutando correctamente.
Selección de alargadores de cable USB
SMART solo proporciona asistencia para sus propios alargadores de cable USB y recomienda el uso de estos alargadores porque han sido diseñados y probados para funcionar con productos SMART. Sin embargo, si esto no es posible, utilice productos de empresas bien establecidas y de confianza.
Utilice solo alargadores de cable USB activos. Los extensores activos ayudan a mantener la intensidad de la señal a medida que los datos se transmiten a distancias más largas.
SMART no puede proporcionar soporte para la extensión USB más allá del cable USB suministrado o el uso de prolongadores de cable USB que no sean de SMART.
Uso de concentradores USB
Una situación habitual en la que podría necesitar un concentrador USB es cuando solo tiene un puerto USB disponible en un ordenador, pero necesita conectar varios dispositivos, como unos auriculares, una cámara, un ratón o una unidad USB. Los concentradores también le permiten consolidar los dispositivos conectados por USB en un solo receptáculo, lo que permite desactivar todos los dispositivos a la vez, desconectando un solo cable.
Nota
Las pantallas interactivas SMART Board más recientes incluyen concentradores USB internos, lo que le permite conectar periféricos USB a un ordenador a través de la pantalla.
Tipos de concentradores USB
- Alimentados por bus
Un concentrador alimentado por bus obtiene su energía del dispositivo USB de origen, como un ordenador. Un concentrador alimentado por bus no necesita una conexión de alimentación independiente. No puede proporcionar más energía a los dispositivos conectados que la proporcionada por el dispositivo USB de origen. Si usa un concentrador alimentado por bus con un cable de extensión, puede quedarse sin energía rápidamente. Es preferible adquirir un concentrador USB con un adaptador de alimentación independiente.
- Autoalimentación
Un concentrador autoalimentado consume energía de una fuente de alimentación externa y proporciona hasta 500 mA para USB 2.0, hasta 900 mA para USB 3.2 y más para USB 3.2 y USB4 con soporte USB PD (Power Delivery) para alimentar cada uno de los dispositivos USB conectados. La cantidad de energía depende de las especificaciones del concentrador, el cable y el dispositivo conectado.
- Impulsado por la dinámica
Un concentrador dinámico es una combinación de concentrador alimentado por bus y autoalimentado. Cambia automáticamente entre los modos si hay disponible una fuente de alimentación independiente.
