Panneau de connexion

Le diagramme et le tableau suivants montrent les connecteurs du dispositif :

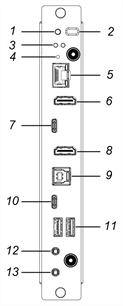

Emplacement des connecteurs sur le panneau de connexion

N°

Connecteur

Se branche à

Remarques

1

Bouton Marche

N / A

La diode s'allume quand le dispositif est inséré et allumé.

2

Fente de sécurité Kensington

N / A

N / A

3

Indicateurs d'état de l'alimentation et des activités

N / A

N / A

4

Bouton de réinitialisation

N / A

N / A

5

RJ45

Réseau

N / A

6

SORTIE HDMI 2.1

Écran externe

Ce port est au format HDMI crypté en HDCP.

VoirBrancher des écrans externes

7

Sortie USB Type-C

Périphériques pris en charge

VoirConnecter des clés, des périphériques et d'autres appareils USB

8

ENTRÉE HDMI 2.1

Entrée HDMI (vidéo et audio)

VoirConnecter des ordinateurs

9

USB 3.1 Type-B

Entrée HDMI (toucher)

VoirConnecter des ordinateurs

10

Entrée USB Type-C

Entrée USB Type-C

VoirConnecter des ordinateurs

11

Entrée USB 3.1 type A (×2)

Périphériques pris en charge

VoirConnecter des clés, des périphériques et d'autres appareils USB

12

Entrée 3,5 mm stéréo

N / A

VoirConnexion d’un système audio externe

13

Sortie 3,5 mm stéréo

N / A

VoirConnexion d’un système audio externe

Non illustré

14

Micro SD

N / A

Installez une carte MicroSD pour augmenter la capacité de stockage interne du dispositif.

VoirInstaller une carte microSD
