Installer l'écran sur un mur

Un écran s'installe généralement au point convergent de la pièce, comme l'avant d'une salle de classe ou d'un espace de réunion.

Il est crucial de choisir un emplacement approprié pour l'écran afin de garantir une expérience optimale avec le produit. Réfléchissez aux facteurs suivants lorsque vous choisissez un emplacement :

Facteur

Éléments à prendre en compte

Configuration de la pièce

  • L'emplacement permet aux utilisateurs, notamment aux personnes en chaise roulante, d'accéder à l'écran.

    Consultez la réglementation locale concernant l’accessibilité.

  • L’emplacement permet à plusieurs utilisateurs à la fois d’accéder à l’écran.

  • L'emplacement doit être adapté au type de circulation de la pièce, sans aucun risque de chute.

  • L'écran ne doit pas être installé là où une porte risque de venir le cogner.

  • Il n'y a aucune source de chaleur proche dirigée vers l'écran, comme un radiateur ou une arrivée d'air chaud.

  • Il n'y a aucune étagère, aucun bureau ni aucun autre meuble équipé de portes ou de tiroirs qui risquent de venir cogner l'écran.

  • Les meubles, décorations murales et autres éléments de la pièce, tels que les interrupteurs et les thermostats, ne bloquent pas l’écran et ne sont pas bloqués par ce dernier. (Il peut être nécessaire de déplacer certains de ces éléments pour accueillir l'écran.)

Alimentation et autres connexions

  • L'emplacement est proche de :

    • Une prise secteur

    • Une prise réseau (si vous prévoyez d'utiliser une connexion réseau câblée)

    • Un ordinateur de la salle (si vous prévoyez de connecter un ordinateur de la salle)

    • Systèmes audio externes et autres périphériques que vous souhaitez connecter à l’écran

    Remarques

    • Si l'emplacement choisi n'a pas de prise électrique à proximité, consultez un électricien pour en installer une.

    • Déterminez si vous avez besoin de matériel supplémentaire, comme des barres multiprises, des câbles ou des rallonges.

  • L'emplacement ne se trouve pas à proximité de l'endroit où l'alimentation secteur entre dans le bâtiment.

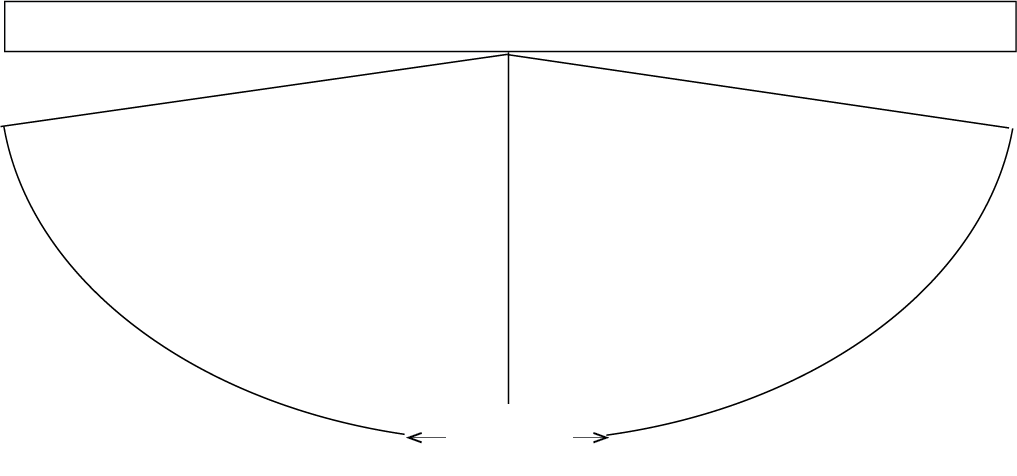

Visibilité

Éclairage

  • L'emplacement ne se trouve pas à proximité de sources de lumière vives, comme des fenêtres ou des plafonniers puissants.

    Les sources de lumière peuvent causer des reflets sur l'écran et réduire sa visibilité. Les sources puissantes de lumière infrarouge peuvent aussi perturber le système tactile de l'écran.

    Conseil

    Pour limiter les interférences lumineuses, installez des stores aux fenêtres, notamment de toit, et installez des interrupteurs pour filtrer ou occulter la lumière directement orientée sur l'écran. N’oubliez pas que les rayons de lumière des fenêtres peuvent varier en fonction de la saison.

Acoustique

Environnement et aération

  • L'emplacement respecte les conditions environnementales des spécifications de l'écran (voir À propos de votre écran).

  • L'écran ne subira pas de fortes vibrations et ne sera pas exposé à la poussière.

  • Les systèmes de ventilation ne soufflent pas d'air directement sur l'écran.

  • La ventilation ou la climatisation est adaptée de sorte que la chaleur ne reste pas autour de l’écran. SMART recommande de conserver un espace d’au moins 5 cm tout autour de l’écran pour laisser circuler l’air.

  • Si vous prévoyez d’installer l’écran dans un endroit renfoncé, laissez un espace d’au moins 10 cm entre l’écran et les parois du renfoncement pour garantir son aération et son refroidissement.

Prenez en compte la taille moyenne de la communauté d'utilisateurs lorsque vous choisissez la hauteur de l'écran.

Enfant, homme en chaise roulante et femme debout en train d'utiliser des écrans

SMART vous recommande de fixer l’écran de manière à ce que son bord supérieur se trouve à 1,90 m du sol.

Remarque

Si les participants sont assis en pente (dans une salle de conférence, par exemple), vous devrez vraisemblablement régler la hauteur et l'angle de l'installation.

Assurez-vous que le mur sur lequel vous installez l'écran peut supporter le poids de l'écran et du matériel de fixation. Si ce n'est pas le cas, vous pouvez utiliser un pied mural SMART pour transférer une partie du poids du mur vers le sol (voir smarttech.com/accessories).

Remarque

Pour connaître le poids de l'écran, consultez les spécifications techniques (voir À propos de votre écran).

Dans certaines situations, vous devrez peut-être demander une analyse technique pour déterminer si le mur peut supporter l'écran.

Même si un mur peut sembler complètement plat, il pourrait présenter un écart d’un degré, selon la manière dont il est construit. L’installation de l’écran sur un mur avec un écart important peut générer des problèmes liés au système tactile de l’écran et dans des cas extrêmes, endommager l’écran. L’installation de l’écran sur un mur avec un écart important peut générer des problèmes liés au système tactile de l’écran et dans des cas extrêmes, endommager l’écran. La zone du mur sur laquelle vous monterez l’écran ne doit pas être à plus de 5 mm de l’aplomb horizontalement et verticalement.

Pour évaluer la planéité du mur

  1. Placez un objet au bord long et plat d’au moins 1 m, tel qu’un mètre ou un niveau, sur le mur où sera installé l’écran.

  2. Recherchez le long de l’objet les endroits où il y a un écart entre le bord de l’objet et la surface du mur.

  3. Mesurez les espaces pour voir s’ils dépassent 5 mm. Si un écart dépasse 5 mm, cela signifie que le mur n’est pas suffisamment plat pour le montage d’un écran.

  4. Répétez les étapes 1 à 3, cette fois en plaçant le côté plat de l’objet en diagonale à travers le mur dans l’autre sens (si vous avez placé précédemment l’objet en diagonale du haut à gauche vers le bas à droite, placez-le cette fois du haut à droite vers le bas à gauche).

    Conseil

    Les espaces situés au centre de l’objet indiquent un mur concave, tandis que ceux situés aux deux extrémités de l’objet signalent une paroi convexe (par conséquent, l’objet peut faire un mouvement de « bascule »). Les murs très concaves ou convexes peuvent rendre nécessaire l'utilisation de cales avec le matériel de fixation.

Le type de mur influe sur la manière de fixer l’écran. Le tableau suivant identifie les types de murs et prodigue des conseils pour la fixation.

Type de mur

Détails

Plaque de plâtre sur ossature en bois

  • Peut être porteur ou non

  • Peut supporter du poids, s'il s'agit d'un mur porteur

  • La fixation doit être assurée sur trois points de l'ossature en bois

  • L'ossature doit être préparée avec des avant-trous. Ces trous ne doivent pas dépasser le diamètre du corps de la vis pour que le pas de vis exerce une traction aussi forte que possible sur l'ossature en bois.

Plaque de plâtre sur ossature métallique

  • Généralement non porteur

  • Ne supporte pas de fixation murale de l'écran sans ajouter un support (pied mural, par exemple, pour porter le poids de l'écran).

  • La fixation doit être effectuée sur l'ossature métallique

Béton non armé

  • Peut être porteur ou non

  • Peut supporter du poids, s'il s'agit d'un mur porteur

  • 7,6 cm, au moins, doivent séparer chaque point de fixation

Unité de maçonnerie en béton ou brique

  • Peut être porteur ou non

  • Peut supporter du poids, s'il s'agit d'un mur porteur

  • Utilisez uniquement une fixation de maçonnerie ou de brique par bloc

  • Ne posez pas de matériel de fixation sur du mortier ou de l'enduit

Panneaux modulaires

  • Peut être porteur ou non

  • Peut supporter du poids, s'il s'agit d'un mur porteur

  • S'il s'agit d'un mur non porteur, il pourrait ne pas supporter de fixation murale de l'écran sans ajouter un support (pied mural, par exemple, pour porter le poids de l'écran).

Une analyse technique (de structure) peut s'avérer nécessaire pour déterminer si un mur peut supporter l'écran. Faites une analyse de structure dans les cas suivants :

Analyse technique (structurelle) de divers types de murs

  • Vous ne trouvez pas l'ossature du mur malgré l'utilisation d'outils adaptés, tels qu'un détecteur de matériaux

  • Vous n'êtes pas sûr de la composition du mur et les responsables de l'immeuble ne savent pas vous renseigner.

  • Le mur n'est pas relié à la fois au sol et au plafond

  • Le mur est constitué d'un système de panneaux modulaires

  • Le mur porte aussi le poids d'autres appareils ou meubles (placard, étagères)

  • Vous êtes dans une zone spéciale réglementée (tremblements de terre, par exemple)

  • Le mur dépasse les normes classiques de construction (par exemple, plus de 2,4 m)

Le matériel de fixation nécessaire à l'installation dépend du type de mur sur lequel l'écran doit être fixé.

Ce tableau décrit les différents types de matériels et les types de mur associés.

Type de mur

Matériel de fixation

Détails

Plaque de plâtre sur ossature en bois

Vis à bois et tire-fond

Les pas de vis sont très espacés. Ces vis ont des pas de vis plus espacés.

Plaque de plâtre sur ossature métallique

Boulons à bascule et chevilles à expansion

Ces boulons/chevilles ont des « ailes » qui s’ouvrent à l’intérieur d’un mur creux, contre le mur, pour caler la fixation.

Important

SMART ne recommande pas l'utilisation de vis métalliques.

Béton non armé, unité de maçonnerie en béton ou brique

Chevilles et vis pour béton

Ces vis alternent généralement des pas de vis espacés et moins espacés, elles peuvent être destinées à des inserts gainés.

Du matériel supplémentaire peut être nécessaire pour installer l'écran. Il peut s'agir de :

  • Fixations

  • Rondelles

  • Chevilles murales

Si possible, utilisez le matériel fourni avec l'écran. Pour obtenir des conseils sur le type de matériel à utiliser avec un type de mur, consultez les instructions d’installation ou le fabricant du matériel de fixation.

Les outils couramment utilisés pour l'installation d'un écran sont :

  • Perceuse et mèches

  • Niveau

  • Détecteur de montants

  • tournevis

  • Mètre ruban

  • Scie circulaire

Bien que les écrans ne soient pas fournis avec les outils nécessaires à leur installation, les instructions d’installation listent les outils dont vous aurez besoin.

Il est toujours préférable de fixer l'écran à un mur. Si le mur ne peut pas supporter le poids de l'écran, vous pouvez ajouter des éléments pour répartir une partie du poids sur le sol.

L'écran est livré avec une fixation murale WM-SBID-200. SMART recommande d'utiliser cette fixation murale pour accrocher l'écran à un mur.

Si vous choisissez une option tierce au lieu de l'une des options de fixation SMART, assurez-vous que la fixation murale est adaptée aux dimensions de l'écran et peut supporter le poids de l'écran ainsi que le poids des éventuels accessoires qui y sont raccordés.

Important

Il est indispensable d’évaluer correctement les exigences de charge (poids) d’un système. SMART décline toute responsabilité pour les évaluations de charge incorrectes.

Bien que les fixations soient destinées au grand public, les écrans non interactifs sont souvent évalués par rapport à la taille de l’écran, elles pourraient s’avérer insuffisantes pour des écrans interactifs de même dimension. Les écrans interactifs intègrent des composants internes supplémentaires et éventuellement des accessoires (des systèmes audio et des caméras, par exemple) qui viennent s’ajouter au poids global.

Recherchez des fixations murales répondant aux critères suivants :

Condition

Détails

Prise en charge du type de mur

Déterminez les types de fixations et le matériel de requis par rapport à la structure du mur et du poids total (écran avec accessoires et composants supplémentaires).

SMART donne les recommandations suivantes pour vous permettre de bien évaluer le mur :

  • Demandez à un technicien qualifié d'évaluer le mur d’installation.

  • Renseignez-vous auprès du syndicat de gestion de l'immeuble.

  • Si vous n’êtes toujours pas sûr du type de mur dont vous disposez, consultez un entrepreneur en bâtiment ou le constructeur du mur.

À défaut d'une réponse satisfaisante, faites réaliser une analyse technique du mur.

Approuvées par un organisme de régulation

Utilisez uniquement des fixations homologuées par Underwriter Laboratories (UL) ou un organisme de ce type. Cette homologation indique que la fixation a été testée par un organisme indépendant par rapport à la réglementation en vigueur. Si la fixation n'est pas approuvée par un organisme de régulation, elle pourrait ne pas supporter le poids de l'écran.

Avec une ventilation suffisante

Pensez à la circulation de l’air et à la ventilation lors du choix de matériel de fixation. L’écran doit avoir au moins 5 cm de dégagement de tous les côtés ou 10 cm si l’écran est installé dans une zone en retrait.

Fixez l'écran en suivant les instructions d'installation incluses. De plus, prenez en compte les éléments suivants :

  • Fixez l'écran verticalement (90° par rapport au sol, plus ou moins 2° de tolérance) et en orientation paysage. SMART ne prend pas en charge la fixation de l'écran à d'autres angles ou en orientation portrait.

  • Utilisez les boulons M8 inclus avec la fixation murale pour accrocher le support.

    Attention

    Ne serrez pas trop les boulons. Utilisez une force de serrage de 11–20 N·m.

  • Il est possible que les ports de l'écran ne soient plus facilement accessibles après que vous avez fixé l'écran, aussi vaut-il mieux brancher les câbles d'alimentation, de l'ordinateur de la salle et des autres appareils avant de fixer l'écran (voir Connecter des ordinateurs et d'autres appareils).

Cette fonctionnalité n'est pas disponible sur les écrans interactifs SMART Board 6000S (V3) et SMART Board 6000S (V3) Pro.

Si vous accrochez plusieurs écrans côte à côte, vous pouvez les connecter avec des câbles RS-232 pour allumer, éteindre et utiliser tous les écrans à partir du panneau d'appoint du premier écran.

L'écran le plus à gauche (vu de devant) est le premier écran :



Important

Utilisez uniquement des câbles RS-232 standard. N'utilisez pas de câbles null modem.

Remarque

Pour plus d'informations sur l'utilisation de câbles RS-232 pour la gestion à distance, voir Gérer des écrans SMART Board série 6000S (C) ou 6000S avec RS‑232.
